Paso 9: Circuito transmisor - Resumen
Las partes principales del circuito transmisor son los dos osciladores de puente de Wien. Esto es donde la generación de la señal de AC de la toma de entrada DC. Los dos osciladores generan ondas senoidales de frecuencias de 500Hz y 7kHz, respectivamente.
La razón por la que elegí dos frecuencias con una alta diferencia para que con seguridad podría utilizar filtros pasivos (que tienen una - tasa de caída de 20 dB/década en un diagrama de Bode). Si la diferencia entre las frecuencias no es suficiente, habrá una superposición de área entre los dos filtros. Esto hará que tanto los LEDs a encender independientemente de la frecuencia seleccionada, derrotando el propósito del proyecto.
No podía ir mucho más alto que la frecuencia de 7kHz ya que el oscilador de puente de Wien prácticamente trabaja solamente hasta una frecuencia de 10 kHz. En cuanto a la gama más baja, la detección de la señal se convierte muy errónea si la frecuencia es demasiado baja.

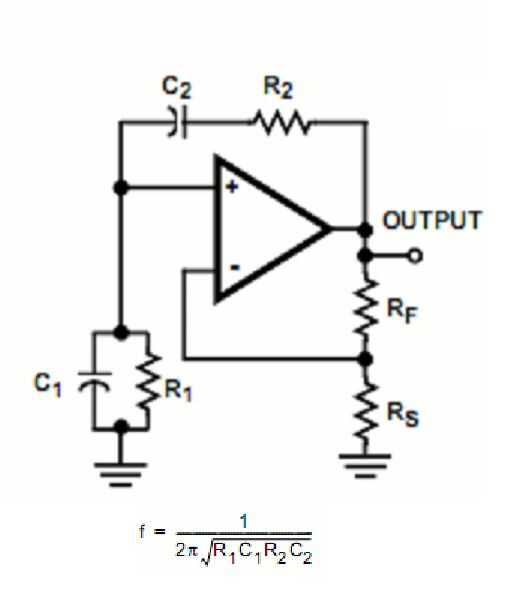

En la figura anterior muestra el diagrama del circuito para un oscilador de puente de Wien y da la fórmula para calcular su frecuencia en Hertz [Hz].
