Paso 11: Circuito del receptor
1. el receptor es un fotodiodo de cuyo terminal negativo está conectado a tierra y el terminal positivo está conectado al terminal inversor del amplificador inversor. El resistor de retroalimentación negativa es un resistor de 1MΩ, que hace que la ganancia realmente alta.

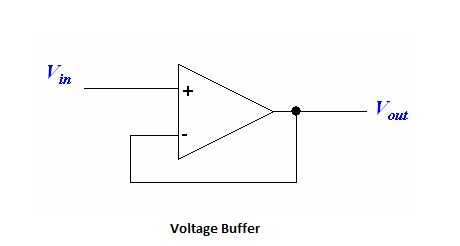

2. esto es seguido por un seguidor de voltaje voltaje almacenador intermediario (por encima de la figura). Usé un seguidor de tensión para que los componentes conectados después de que el buffer no afectan a la tensión antes de él.
3. en este punto el circuito se ramifica en dos partes. La primera parte del circuito se inicia con un filtro pasivo paso bajo con una frecuencia de 5kHz. La segunda parte en su lugar utiliza un filtro de paso alto pasivo pero con la misma frecuencia de 5kHz.
4. después del filtro pasivo hay un detector de pico en las dos partes del circuito. Un detector de pico es simplemente un diodo seguido por un condensador en paralelo con un LED cuyo otro extremo está conectado a tierra. El paso bajo tiene un LED verde y el paso alto tiene un LED rojo.
