Paso 1: Elementos necesarios -
Vamos a analizar los requerimientos de componentes basados en el diseño del circuito en dos secciones: transmisor y receptor. Los requisitos de cada sección se enumeran al final de la explicación de cada componente. El número en el soporte indica la cantidad.

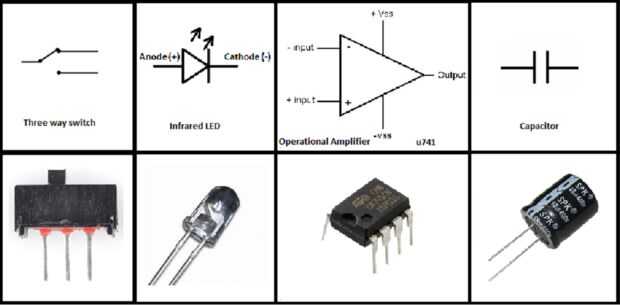

En la figura anterior, la fila superior muestra los símbolos de circuito para cada uno de estos componentes. La fila inferior muestra sus fotos reales. Los componentes se arreglan en el mismo orden las siguientes explicaciones.
1. interruptor de tres vías: un interruptor es un componente eléctrico que puede romper un circuito eléctrico, la corriente de interrupción o desvío de un conductor a otro. Las tres vías interruptor de encendido a la izquierda conecta la terminal a la terminal central, izquierda cuando la derecha conecta el derecho a la terminal central y está en 'OFF' cuando en el medio.
Transmisor: 1
2. Diode(LED) de emisión de luz infrarroja: es una fuente de luz de plomo de dos semiconductores que se asemeja a un diodo de unión pn básico, excepto que un LED también emite luz. La longitud de onda de luz emitida por un LED infrarrojo está en la gama de 700nm a 1mm.
Transmisor: 1
3. amplificador operacional: es un amplificador de alta ganancia DC-coupled electrónica de la tensión con un diferencial de entrada y, generalmente, una salida asimétrica. En esta configuración, un op-amp produce un potencial de salida (con respecto a tierra del circuito) que suele ser cientos de miles de veces más grande que la diferencia de potencial entre sus terminales de entrada.
Transmisor: u741(2) receptor: u741(3)
4. condensador: un condensador es un componente eléctrico terminal dos pasivo que se utiliza para almacenar energía electrostática en un campo eléctrico. Las formas de condensadores prácticos varían ampliamente, pero todas contienen al menos dos conductores eléctricos separados por un dieléctrico.
Transmisor: 100nF(2), 10nF(2), 440Ω(2), 220Ω(3) receptor: 1uF(3), 10nF(1), 100nF(1), 20nF(1)
