Paso 6: Software Simulacion: 2. crear el diseño de circuito
1. Inicie Multisim.
2. Si no estás familiarizado con Mutisim, leer lo básico en el menú 'Ayuda'.
3. en una nueva hoja de cálculo, crea el circuito para los circuitos transmisor y el receptor (ver figura).
Opcional: Al implementar el circuito en un protoboard, las posibilidades de cometer un error son altas ya que hay un montón de componentes y cables en una pequeña cantidad de espacio. Para minimizar esto, recomendaría utilizando el diseño de la simulación de circuito como un mapa. Para ello, comenzar con reorganizar el diseño a la forma en que planean implementar en el protoboard. Por ejemplo, si tu placa no es suficientemente grande para contener el circuito transmisor o receptor de una tarjeta, deberás romper en dos partes.

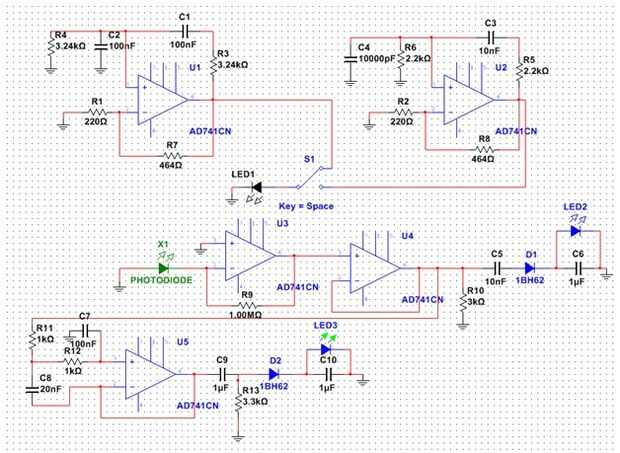

Figure(above) es mi diseño para el circuito en Multisim.
