Paso 2: Antena QFH - agujeros para los soportes
Para evitar errores, no se inician hasta que están marcados todos los orificios de perforación

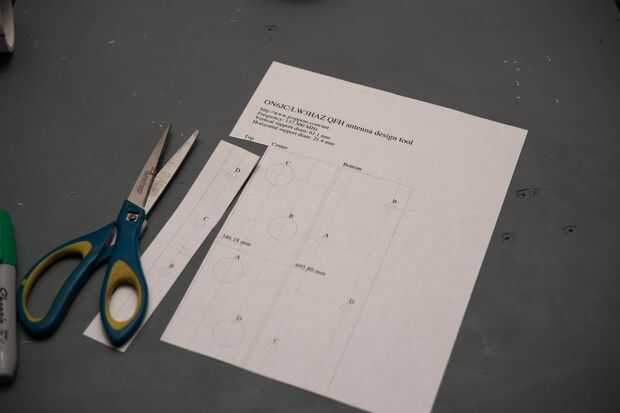

Hacer la plantilla: O hacer una plantilla PDF desde la calculadora de jcoppens.com o uso existente incluido en el repositorio de GitHub e imprima el PDF, asegúrese de que está imprimiendo el tamaño real y que las opciones de "reducir a" no se seleccionan para su impresora. Originalmente trató de hacer los agujeros correctos sin usar la plantilla y salieran terribles, eran no de 90° y el espaciado y alineación correcta fue un dolor enorme. La plantilla es tu amigo!
La forma de que la plantilla se construye es que en el diseño de la plantilla de la antena exterior e interior está alineada en la parte superior, prefiero que se alinean en el centro y con igual espacio en la parte superior e inferior (no hacer una diferencia en el rendimiento). Utilizar la plantilla de "Centro" para mi conjunto superior de los agujeros para conseguir el correcto espaciado de 90° y luego a medida para el siguiente conjunto de agujeros y use la plantilla para obtener el tamaño del agujero correcto y el espaciamiento de 90°.
También usé una tira de cinta de embalaje transparente en el papel que la hacen más durable y no rasgue o deforme cuando se utiliza.

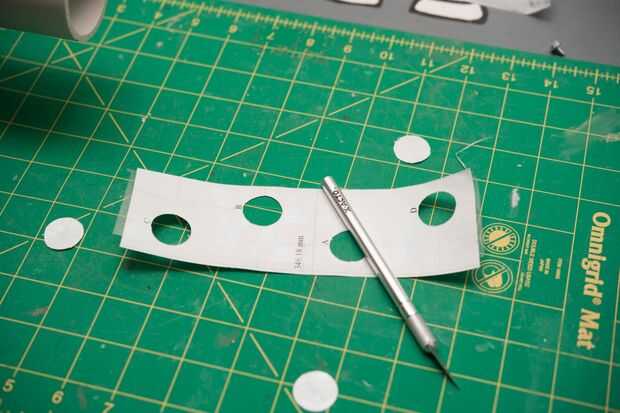

Corte la plantilla: uso un cuchillo x-acto para cortar los agujeros.
Escoger una ubicación final en la 2' PVC para comenzar, dejo un poco de un búfer de modo que los orificios no están justo en el borde (y la tapa puede caber en bien de la parte superior) pero no demasiado abajo en el tubo (tú alimentación y soldar los cables en los extremos más adelante y que no desea estar tratando de llegar a abajo de un tubo estrecho de 2").
El primer set de la marca: Envuelva la plantilla alrededor del tubo, deben tocar los extremos y los agujeros deben colocarse a 90 ° uno del otro. Si la plantilla no toca, superposiciones, o los ángulos están mal, doble Compruebe su impresión!

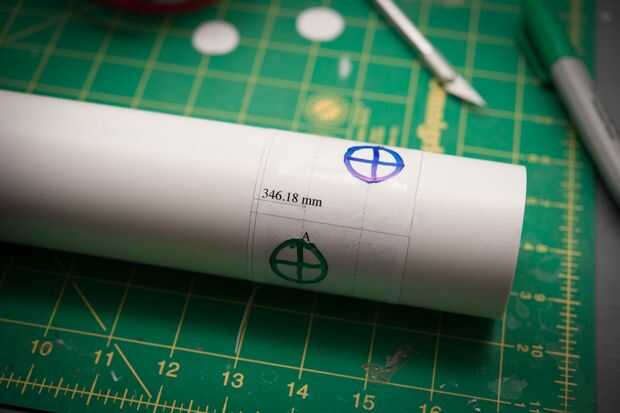

Marcar ligeramente los agujeros para los soportes, queremos poner todo y comprobar antes de que realmente nos comprometemos como un chequeo de cordura, por lo que será la medida de las marcas de donde apoya el siguiente, asegúrese de que caer en un buen lugar en el PVC y no en la fresadora o demasiado cerca de un borde , lo mismo para el último set, si todo se ve bien entonces realmente marcan los agujeros así que usted puede perforar hacia fuera. Como se mencionó antes, utilicé el color de codificación para ayudar a mantener todo recto: como colores deben estar en lados opuestos.
Marque los orificios de ajuste mediados: Ahora medir con precisión la distancia entre el agujero y el agujero de los soportes del mediados, también está girando 90° por lo que verás que es un agujero azul en un agujero verde. Si mides verás que es compatible con el medio son sobre el mismo nivel.
Marque los orificios de ajuste pasados: repetir el mismo proceso del conjunto medio de agujeros hasta el final, una vez más está girando 90 ° por lo que al final eres primer y último hoyos de colores semejantes están alineados.

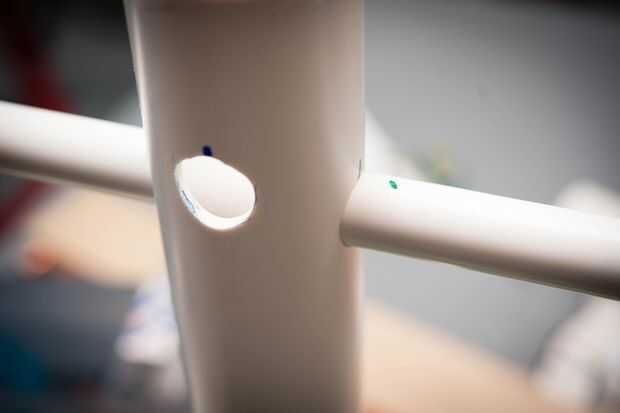

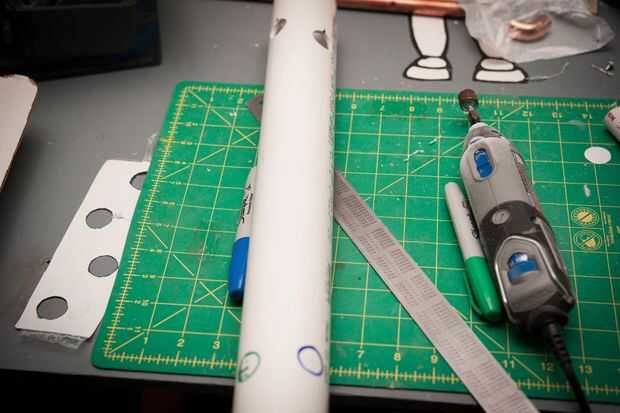

Ahora perfore agujeros: ahora que están marcados todos los agujeros y doble hemos comprobado las dimensiones son correctas, entonces podemos perfore los agujeros. Recomiendo un taladro si tienes acceso a uno, a asegurar un buen agujero recto perpendicular. No tengo uno así que usa herramientas de corte de mi dremel y lija para obtener un bonito agujero recto y redondo. Había probado otros métodos con diferentes brocas y un taladro de mano, pero todos mis apoyos terminaron no siendo perpendicular y tuve que empezar de nuevo. Me redondea hacia fuera el agujero usando la broca de esmerilar para hacer pequeños ajustes y quitado poco a poco hasta allí no era color sharpie del agujero de localización izquierda. También probé el agujero colocando 1/2" pvc hasta que ajuste perfectamente en el agujero. Luego marqué cerca el agujero con el color correcto sharpie para saber que apoyo va en ese hueco.
