Paso 3: Con antena QFH - montaje de los soportes
Nuestros soportes mediados tienen dos tamaños: 292mm para la antena externa (azul) y 276,1 mm para la antena interior (verde).
Medida y corte: utilizando la 1/2" PVC mida 3 segmentos de cada longitud y corte. Utilicé una sierra de ingletes para obtener un buen corte incluso liso. Marque las secciones con el color correcto.

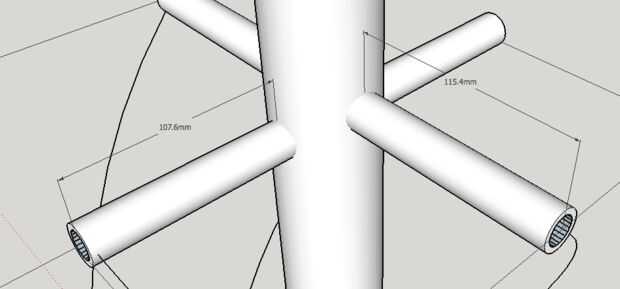

Buscar el posicionamiento y marcar: el soporte es una pieza única que pasa por el 2" PVC en el centro. Necesitamos el espacio adecuado para que los soportes son de la longitud adecuada a cada lado. Matemáticas nos pueden ayudar. Simplemente tomar la longitud (292mm ó 276.1 mm), dividir por dos para encontrar el punto medio, añadir en el radio de la PVC de 2" a cada lado para obtener la posición donde el borde de la PVC de 2" con el apoyo, estas se observan en la parte superior del diagrama de SketchUp y la imagen de la captura de pantalla de esta página:
| Apoyo | Punto medio | Radio 2" PVC | Tamaño de apoyo |
|---|---|---|---|
| Azul | 292mm/2 = 146 mm | -30.55mm radio | = ~ mm 115,4 |
| Verde | 276.1 mm/2 = 138.05 m | -30.55mm radio | = ~ 107,6 mm |
Marque la longitud correcta en todos los soportes.

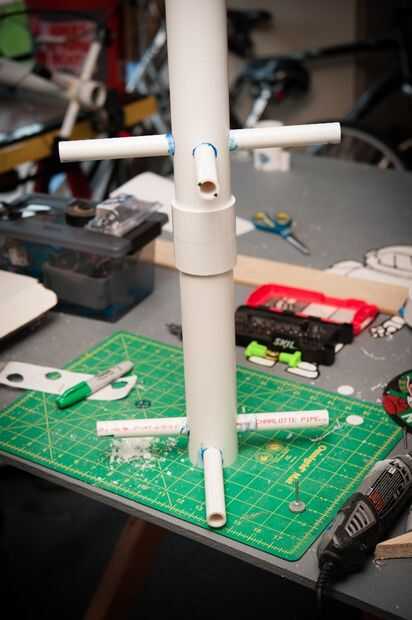

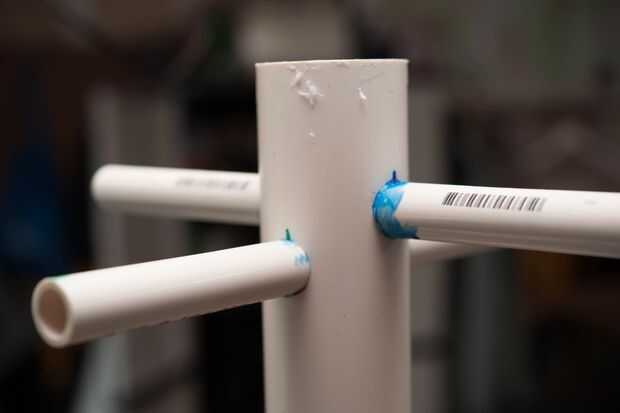

Pegamento: el PVC pegamento obras derretir ligeramente el PVC y permitiendo que las dos piezas para fundirse como el secado del pegamento, pegamento estupendo funciona del mismo modo. Eso significa que no tienes mucho tiempo para obtener la posición correcta antes de que la cola empieza a. El pegamento tiene un olor de gran alcance que no es bueno para usted lo uso en un área con ventilación adecuada. Soporte de posición una 1/2" por lo que se alinea en el centro de PVC de 2". Ahora compensado en una dirección aproximadamente una pulgada y aplique una capa de cemento de PVC alrededor de la 1/2" ayuda. Volver a la posición correcta, el sharpie colores pueden ser un poco difíciles de ver con el cemento azul en la parte superior centro de comprobar mediante el uso de una regla para medir el 115,4 mm o 107,6 mm del borde del PVC de 2" a cada lado.
Si el pedazo de centro es de dos piezas de 2" PVC querrás unir el conector así como así que no viene suelto o girar cambiando las dimensiones.
Cap:

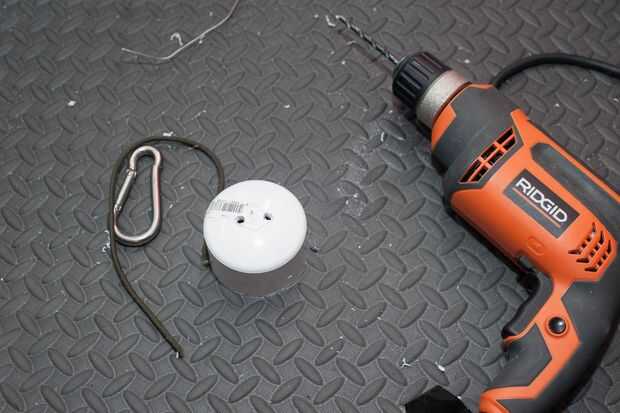

Utilizando la tapa del extremo estamos haciendo una forma rápida para colgar la antena. Simplemente taladrar dos orificios de compensación en la tapa de PVC y utiliza un pedazo de paracord para hacer un colgante de lazo (ver imagen). No pegar esto hasta después de que tenemos los cables en el siguiente paso!
