Paso 1: Lo que se necesita
Utilicé una sartén de Oster 12" para este tutorial pero sí hace y modelos seguramente funcionará igual de bien. Asegúrese de que la sartén está utilizando puede obtener lo suficientemente caliente como para derretir la pasta de soldadura está planeando utilizar y buscar unos con tapas para asegurar la distribución uniforme del calor.
Goma - de la soldadura
Otra vez esto puede variar, he usado Chip Quik baja fusión plomo porque era localmente disponible y tenía una temperatura de fusión bastante baja, pero puede usar cualquier soldadura pasta trajes sus necesidades. Tenga en cuenta la temperatura máxima de su sartén particular al considerar pastas. Si la Junta se someterán a temperaturas potencialmente posible que desee considerar el uso de una pasta que se ajusta a una temperatura superior para evitar que se derritiera en estos ambientes extremos. También ten en cuenta que la soldadura de pasta se seque y quedar inutilizable si no se almacenan correctamente así que asegúrese de leer las instrucciones del fabricante en el almacenamiento de la pasta de soldadura.

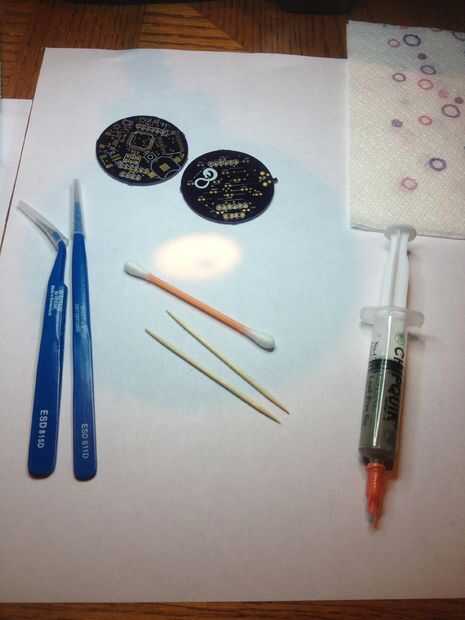

Palillos y palitos de algodón - o
Una galería de símbolos de soldadura y escobilla de goma-
Estos son dos métodos para aplicar la pasta de soldadura a las placas de circuito. Puede obtener como lo hice usando un palillo con cuidado aplicar toques pequeños de pasta de soldadura a los cojines que deban soldarse. Esto es desperdiciador de tiempo y no lo recomendaría para un funcionamiento de producción de tableros pero funciona bien para prototipos. El método de soldadura stencil será más eficiente si usted está planeando un más de un par de consejos pero voluntad le costará más, usted necesitará una plantilla personalizada hecha la soldadura.
Pinzas-
Utiliza para agarrar y colocar las piezas pequeñas. Se recomiendan unas pinzas con una capa antiestática para disipar la acumulación de electricidad estática de las partes sensibles a la estática.

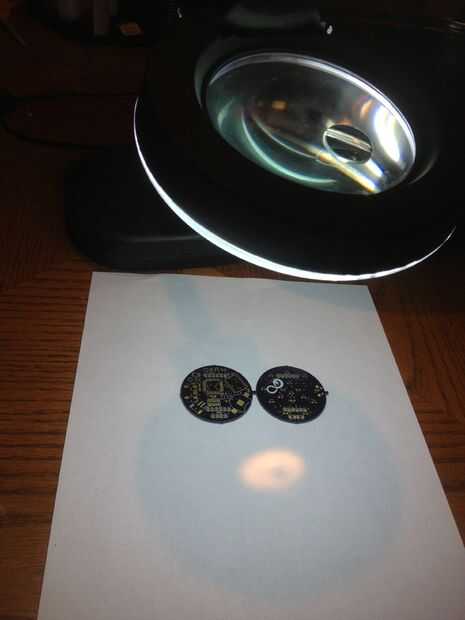

Buena iluminación y ampliación-

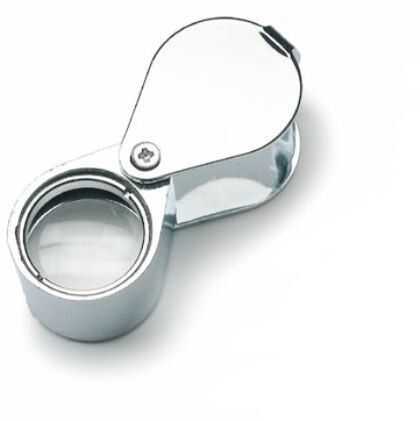

Una lámpara de escritorio brillantes o luz solar directa será suficiente para este proyecto. También deben tener acceso a algún tipo de aumento como lo hará más fácil cuando terminado el proceso de encontrar puentes de soldadura a inspeccionar tu trabajo. Una joyería pequeña 10 x lupa x 30 se puede encontrar en línea por muy poco dinero y le proporcionará un amplio aumento para esta tarea.
Soldador-

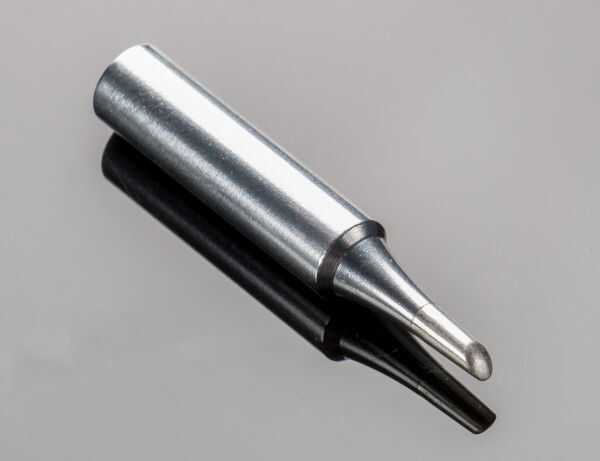

Se utiliza después del proceso de reflujo para fijar ningún puente de soldadura que pueda ocurrir entre el componente y para retoques generales. Una punta de hierro con una superficie grande y plana como un cincel o pezuña funciona bien para esto.
Flujo líquido-
Utilizado para fijar puentes al permitir que la soldadura fluya más fácilmente. Usar una pluma de agua fundente soluble para facilitar la aplicación.
99% de alcohol isopropílico-
También conocido como alcohol para frotar, esto se puede encontrar en la mayoría de las farmacias. Se trata de residuos de exceso de flujo de quitar usados del tablero después del proceso de soldado.
Mecha de soldadura, trenza - (opcional)
Útil durante el retiro del puente de proceso para absorber exceso soldadura pero no es necesariamente necesario.
1/8" placa de aluminio - (opcional)
Esto puede usarse para forrar el fondo de la sartén para más incluso distribución del calor y facilita la limpieza.
