Paso 2: esquemas

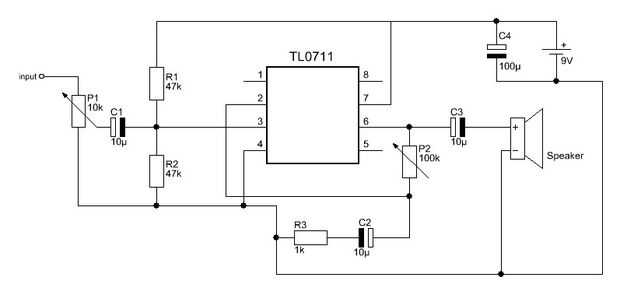

Trimmer P1 es para ajustar la potencia de entrada. P1 no es necesario. Condensador C1 es para el filtrado de corriente salida de señal de audio DC. Con resistencias R1 y R2 que divisor del voltaje. Con divisor de tensión fijamos el punto de trabajo del amplificador a la mitad de la tensión suministrada (4,5 V en este caso). Resistor R3 y trimmer P2 están allí para establecer la ganancia de los amplificadores. Condensador C3 es el condensador de salida y es para el filtrado de frecuencia de salida (corte bajo).
