Sencillo amplificador de clase D de ICs común (2 / 4 paso)

Paso 2: Modulador de onda cuadrada

El propósito de este componente es hacer PWM cuyo ciclo de deber es modulada por una señal de audio de la señal. Es casi tan fácil como parece. Cuando se compara una onda diente de sierra con una constante señal de DC, puesto hacia fuera es una onda cuadrada con un ciclo de trabajo constante. Si se superpone una señal AC en dicho voltaje de DC constante, se obtiene una onda cuadrada en la que el deber ciclo cambia con la señal de AC. Así, la onda cuadrada está siendo modulada por la señal de AC.

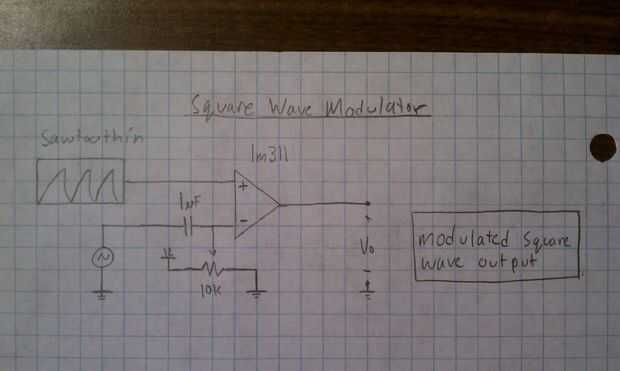

El circuito es bastante simple, tomar un comparador LM311 y alimentan la onda dientes de sierra en una señal de entrada y el AC con el offset de DC. El DC offset es establecido por el potenciómetro en el circuito modulador Unido. Usted puede jugar con esto pero 6V es acerca de donde debe ser (suponiendo que su suministro de carril es de 12V). La tapa del acoplador AC 1uF es absolutamente necesaria. El valor no es crítico, aunque recomiendo por encima de .1uF. También conviene no polarizado.

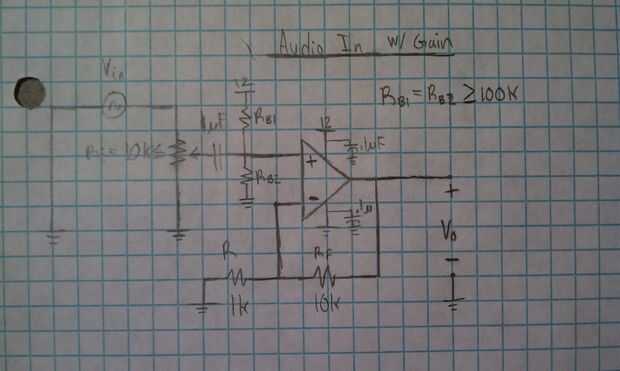

Si su fuente de audio es un reproductor de MP3, teléfono celular o similares; el segundo circuito, entrada de voltaje con ganancia, debe utilizarse. Los dos funciona, pero la tensión de estos dispositivos son generalmente pequeñas. Este circuito proporciona control de volumen con el potenciómetro y asegura que el dispositivo siempre ve por lo menos 10k para no cargar el dispositivo. El circuito que se muestra tiene una ganancia de 11, pero recomiendo jugando con este valor en función de su gusto. RB1 = RB2 para que la polarización de DC se centra. Puede utilizar un potenciómetro para esto con el fin de equilibrar las tensiones si desea. Utilice resistencias relativamente grandes para éstos. Si usted decide utilizar este circuito, debe eliminarse la CA acoplamiento condensador así como el pote de 10 k para que la salida del amplificador operacional se alimenta directamente en el comparador. El razonamiento es que la salida del amplificador operacional ya debe ser compensada por un valor de DC en la entrada de no inversión del op-amp. Me olvidé de escribir IC op-amp que usé en la foto. Te recomiendo un LF356 sin embargo un LM741 funcionan igualmente bien. Hay otras maneras de ir sobre esto pero esto es simple y eficaz.
