Paso 3: Amplificador y filtro de paso bajo LC
![]()

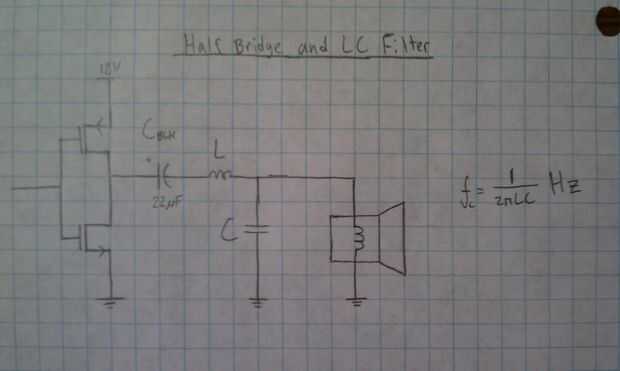

dejo este componente algo ambigua a causa de las muchas direcciones que pueden tomar. Esencialmente lo que sucede es para la onda cuadrada modulada generada en el anterior paso deben alternar algunos transistores. La mejor manera de hacerlo es utilizar un medio puente o un puente en H. Ya dije que era una simple clase D, muestro el esquema del puente de la media-, o el circuito de tótem. La forma más sencilla de hacer esto es usar un par de cortesía canal P y N MOSFET en la configuración que se muestra en la foto adjunta. Es posible utilizar dos MOSFETs de canal N que tienes los controladores de puerta adecuado y tener en cuenta la necesidad de una línea de retardo con tiempo muerto (esto es lo que usé para el circuito en el paso siguiente). Obtendrá los mismos resultados (especie de) de cualquier manera. Circuitos de puente H se pueden encontrar en línea.
Una vez que haya determinado la configuración de controlador de los MOSFETs, el último paso es el filtro de paso bajo. Este filtro hace la señal de portador que la señal deseada de AC se encuentra en. En mi caso, es la señal de 30kHz generada por el generador de dientes de sierra. La frecuencia de corte de un filtro de paso bajo LC sigue la ecuación f = (2 * pi * L * C) ^ -1. Puedes cambialo a 20kHz para la gama audio o cortarlo mucho menor para el uso como un amplificador de sub-woofer. Es totalmente hasta usted. El condensador antes del filtro LC Cblk es crítico. Podría destruir el altavoz sin este condensador. Debe ser electrolítico y también debe ser bastante grande.
Con eso dicho, coge un altavoz cutre y prueba lejos. ¡Buena suerte!
