Paso 1: Coser su solderpads
El primer paso es coser y bordar su circuito electrónico utilizando hilo conductivo para rematar los cables haciendo que las almohadillas de soldadura pequeño. Asegúrese de que dejar al menos 10 cm de material de base (por ejemplo algodón) al final de sus cojines de la soldadura, ya que a doblarlo sobre el conector varias veces.
Además, la capa base no debe ser demasiado gruesa ya que nos ceñiremos a ambos extremos de la conexión a través de un par de veces. (El corto extremo una vez, la larga dos veces.) El más grueso el material, más difícil es soldar y si el material es muy grueso un encabezado femenino no se acoplará más largo con el conector.
Cabezales de perno más tienen paso 2,54 mm y esto resulta ser el mínimo para fácil soldar con textiles (en mi experiencia limitada). Mucho más pequeño que esto y usted tendrá un mayor riesgo de cortocircuito!
Cabeceras de pin la mayoría también son unos 11 mm largo (6 mm en el extremo más largo). Si usted puede, por favor use algunos encabezados de pin que son ligeramente más largos (12 o 13 mm) puesto que éstos se ajuste un poco mejor con los jefes femeninos.
Asegúrese de que usar 100% algodón u otro material resistente al calor como capa base, ya que se soldar directamente sobre ella y no debe derretir o quemar. Si no está seguro, pruebe este primero en una muestra de su material manteniendo el soldador caliente y la soldadura de un parche de su material.
También: si se utiliza una máquina de coser o una máquina de bordar, asegúrese de que el vale de hilo no conductor hecho de un material con base de poliéster ya que realmente queremos a derretir durante la soldadura.
Por último, asegúrese de que su hilo conductor está aislado con un material que puede desvanecerse con el soldador. Para este conector que hemos utilizado algunos hilados de Elektrisola (lo sentimos, no sé; el tipo era un hilo de cobre en base 10 x 0. 04 mm) pero he usado hilo inductor ordinario también con éxito en el pasado (por ejemplo bloque CUL 200 / 0.10). Tenga en cuenta que el cable inductor se rompe mucho más fácilmente por lo que se debe ajustar cuidadosamente su máquina a este cable. Como usted puede derretir el aislamiento con el soldador, probablemente funcionará.

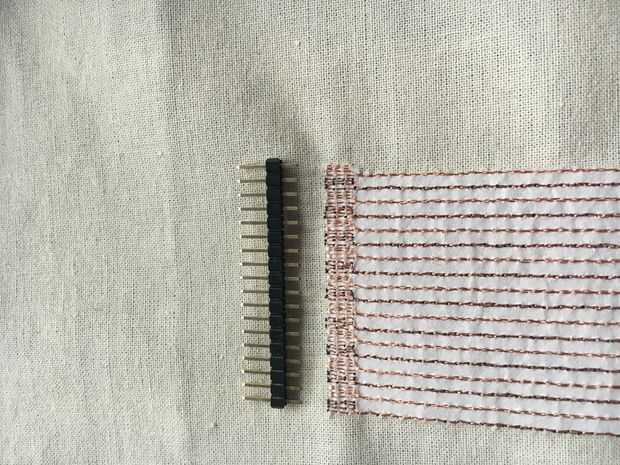

En la foto hemos utilizado una máquina de bordado y coloca papel bordado para estabilidad adicional de la máquina. Lamentablemente no teníamos papel soluble del agua, por lo que el resultado es un poco más grueso y menos flexible de lo que nos hubiera gustado. También, el papel no se pueden quitar y no desvanecerse al soldar, por lo que la conexión de la soldadura no es tan confiable como nos hubiera gustado.
