Sencillo conversor Serial hace Mini Pro programación fácil (2 / 3 paso)

Paso 2: Instalación y configuración

Cableado:

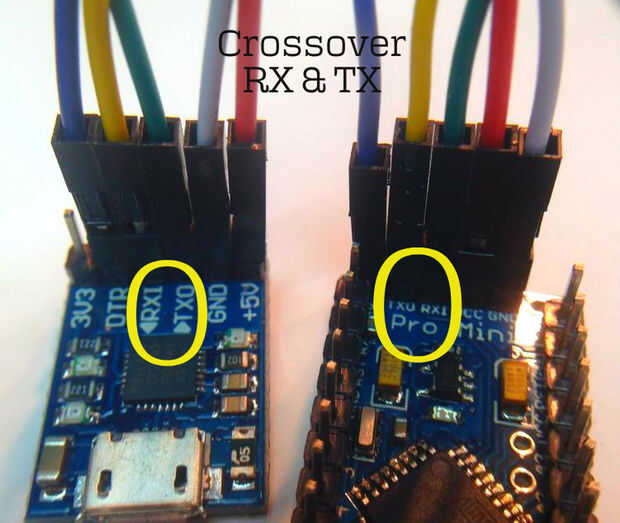

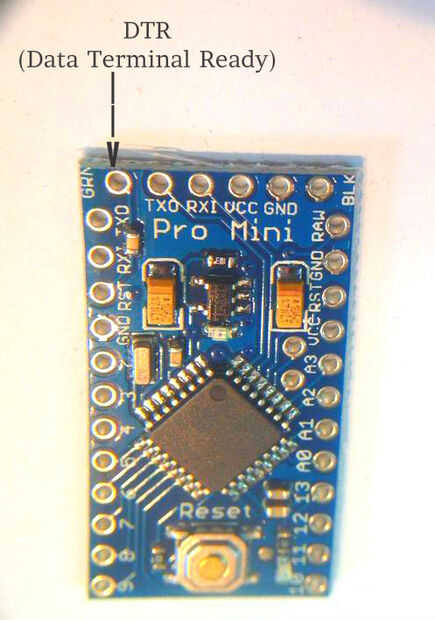

Hay un truco para este cableado para arriba, y está encontrando el perno DTR (ready terminal de datos) en el Mini Pro. Si nos fijamos en un Pro-Mini usted no encontrará un pin marcado como DTR, pero está ahí. Es el pin izquierdo de la cabecera de programación. La etiqueta dice "GRN" (ver foto). Además de apenas cruce el TX y RX y listo.

Tan conectarlo siguiente;

+ 5v de convertidor a VCC en mini

TIERRA de convertidor a GND en mini

TX0 de convertidor a RXI en mini

RXI de convertidor a TX0 en mini

DTR de convertidor a GRN (DTR) en mini

Configuración de la interfaz de Arduino:

Necesita para decirle al programa de Arduino que placa usas. Para hacerlo;

1. Abrir el programa de Arduino (si no está ya)
2. Seleccione Herramientas en la barra de menús
3. En el menú herramientas, seleccione tabla: "nombre del directorio actual"
4. En la lista desplegable, seleccione "Arduino Pro o Pro Mini"

Seleccione Herramientas en el menú de la barra otra vez y compruebe que el;

1. el "procesador" es correcto para la placa
2. el "puerto" es correcto para la placa

Con que ahora debe ser capaz de cargar un dibujo en el Mini Pro. Bueno, después de conectar el cable USB a su ordenador y el conversor.
