Paso 2: Entender cómo funciona

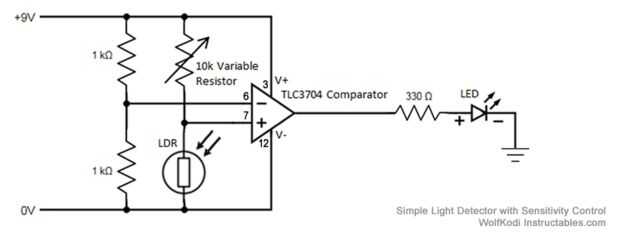

Como su nombre lo sugiere, un comparador compara dos voltajes dados. El par de resistencias de 1K ohmios crea un divisor de tensión y proporciona una referencia de 4,5 voltios para el comparador. La resistencia variable y LDR forman otro par para un segundo divisor del voltaje. Cuando la luz incide sobre la LDR, su resistencia disminuye y este divisor de tensión proporciona un voltaje inferior a 4,5 voltios. El comparador produce no hay salida (0 voltios). Cuando la luz está ausente, la resistencia de la LDR y la tensión aumenta. Cuando la tensión aumenta más de 4.5, el comparador activa su salida y suministros 9 voltios para alimentar el LED.
Una animación flash interactiva de cómo funciona el circuito puede accederse haciendo clic aquí o en el archivo siguiente.
