Paso 3: Instalar los componentes de menor

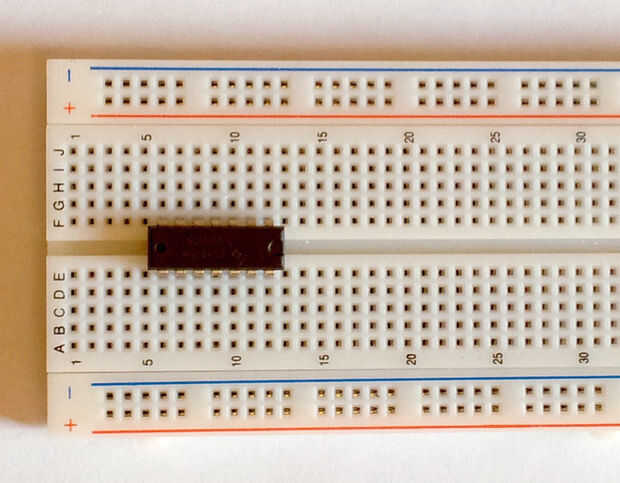

1. Inserte el Chip de TLC3704 circuito integrado (IC) entre el divisor central de la protoboard.
Colocar el chip entre el divisor asegura que sus pines no consigue cortocircuito. Coloque sus pines a partir de la columna etiquetada 6 hasta la 12 columna en el protoboard. Asegúrese de que el medio círculo (indicador del pin 1) es hacia la derecha (Foto 1).
TIP: Si el chip es nuevo, doble suavemente dos filas de la viruta de interior pernos ligeramente para facilitar la inserción en el tablero.
PRECAUCIÓN: Los pines de un IC son delicados y rompen fácilmente sin un cuidado delicado.

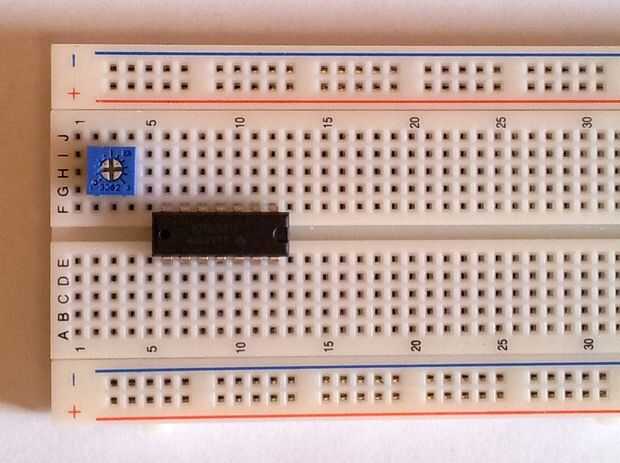

2. colocar el Resistor Variable en el medio de la fila superior de columna de 2 a 4.
Esta resistencia variable tiene 3 pines. Sólo utilizaremos dos. Conecte la patilla central en fila H y los otros dos pasadores en fila G (cuadro 2).
3. Inserte dos cables de puente corto conectar J4 a J6 y G5 a G7.

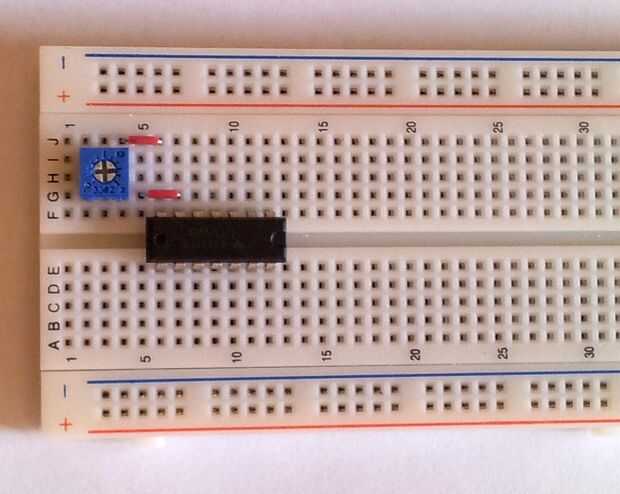

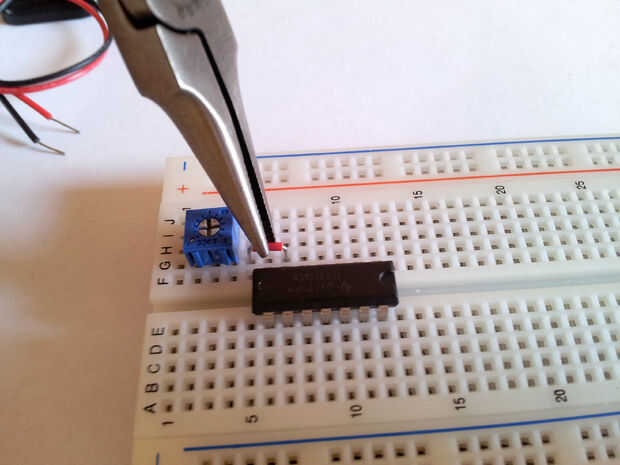

Los alicates fácilmente facilita la colocación de estos cables de puente pequeño (Foto 3). Les agarre suavemente por la mitad y empujarlas firmemente a través de sus orificios señalados. Colocar los cables con las manos todavía es posible pero requiere más tiempo. Después de lugares estos dos cables puente corto, la placa debe parecerse el uno en el cuadro 4.

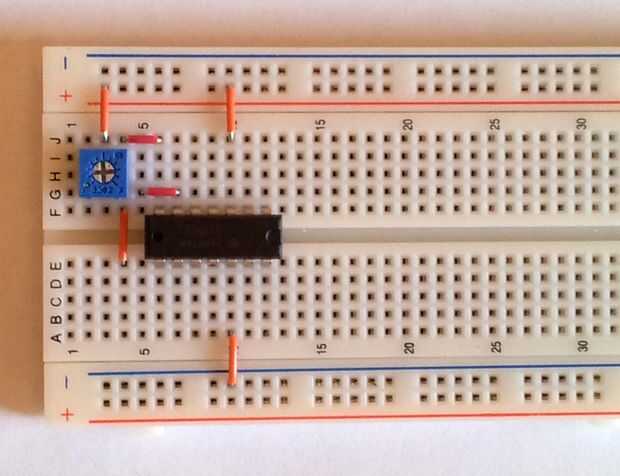

4. Inserte los cables restantes que 4 más largo puente conecta J3 y J10 el carril positivo, F4 a E4 y A10 en el riel negativo.
Esto completa la colocación de los cables de puente (cuadro 5).
