Paso 4: Instalar los componentes de más altos
1. doblar las dos patas de cada resistor formando una forma de U para facilitar su inserción.

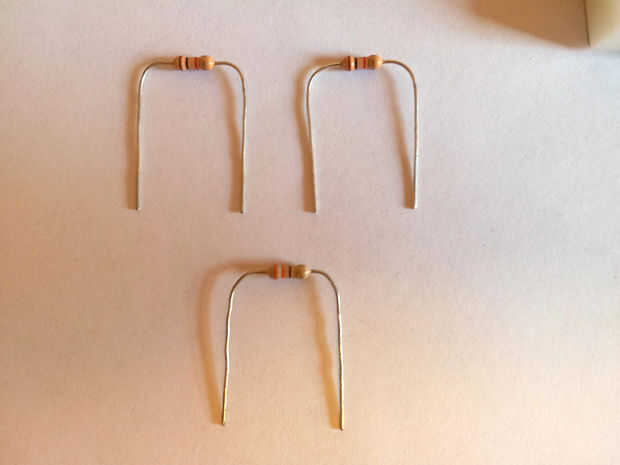

Después de doblar las piernas de sus resistencias, debe parecerse en cuadro 1.
Punta: Es mejor usar las manos para hacer curvas más suaves en lugar de utilizando las pinzas para hacerlos sharp. Después de repetidas sharp doblado con los alicates, las clavijas rompen fácilmente.
PRECAUCIÓN: Nunca hacer una curva en el punto donde el pin sale el componente como pernos de voluntad sobre todo probable romper después de unos cuantos más de tales curvas.
2. Inserte una resistencia de 1K Ohm (marrón-negro-rojo) a través de H5 y el carril positivo.

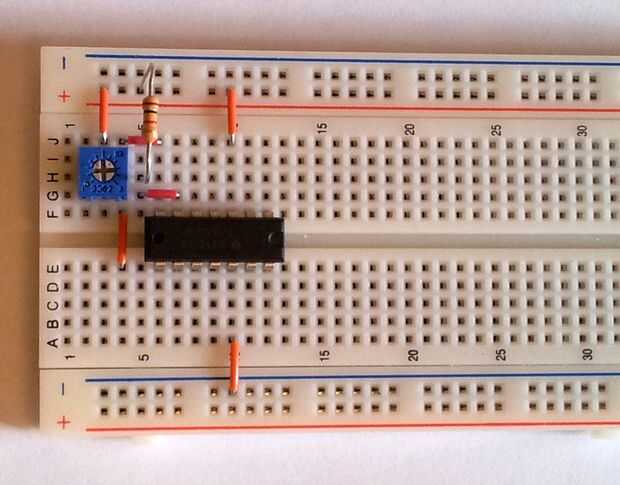

Haber completado este paso debe darle imagen 2.
TIP: Resistencias no son polarizadas. Esto significa que usted puede conectarles cualquier orden que desee y todavía funcionaría.
3. Inserte el otro 1 K Ohm (marrón-negro-rojo) resistencia en F5 y el negativo.
Haber completado este paso debe darle cuadro 3.
4. Introduzca el pasado resistencia de 330 Ohm (naranja-naranja-marrón) a través de G12 y D17.

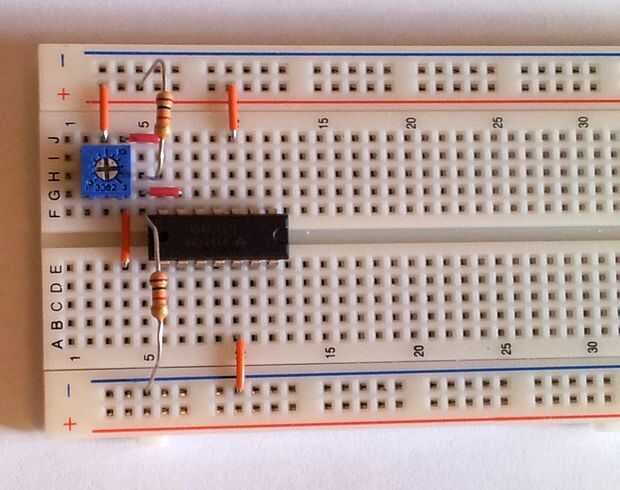

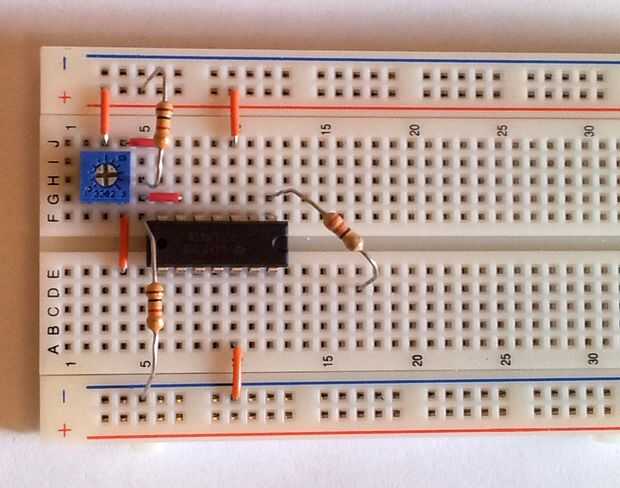

Haber completado este paso debe darle cuadro 4.
TIP: El único propósito de que servidores de esta resistencia es limitar la corriente que alimenta el LED y proteger de quema. Así se empareja esta resistencia en serie con el LED. Este par puede reemplazarse con un relé para activar un interruptor o activar cualquier evento de 9 voltios.
5. Inserte la pata más larga del LED en posición A17 y la pierna más corta en el riel negativo.

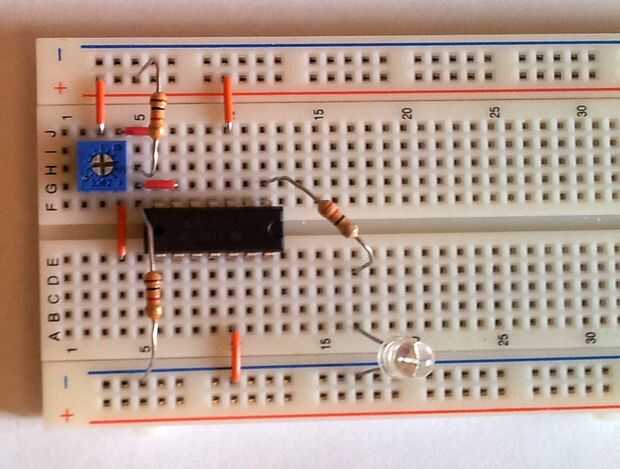

Un LED es un componente polarizado. La pierna más larga indica el terminal positivo. Completar estos pasos le da cuadro 5.
Tip: Si es imposible indicar polaridad de su LED por la longitud del perno (debido a recorte vicioso anterior), busque en la cubierta transparente del LED. Usted notará que los dos pasadores a través de la base y lo que parece ser dos banderas en la parte superior de estos dos "mástiles". La bandera más corta corresponde al terminal positivo.
PRECAUCIÓN: Asegúrese de que sus terminales LED están colocadas correctamente o su LED no funcionará.
6. Inserte el LDR en A4 y el carril negativo.

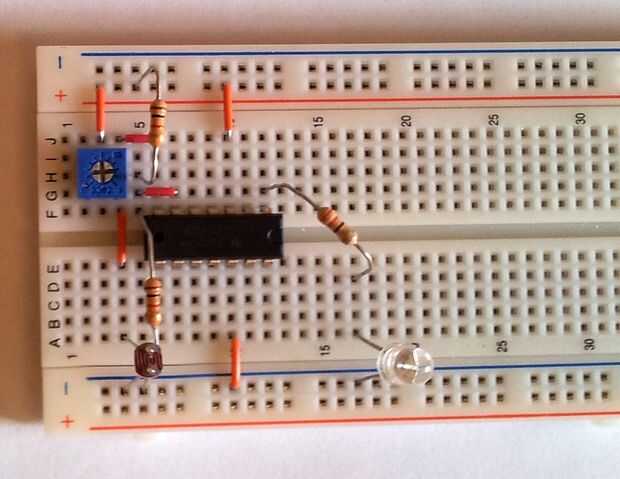

Como resistencias, la LDRs no están polarizados. Usted puede insertar sus pines sin tener en cuenta la polaridad. Circuito debe parecerse el uno en el cuadro 6 cuando haya completado correctamente este paso.
