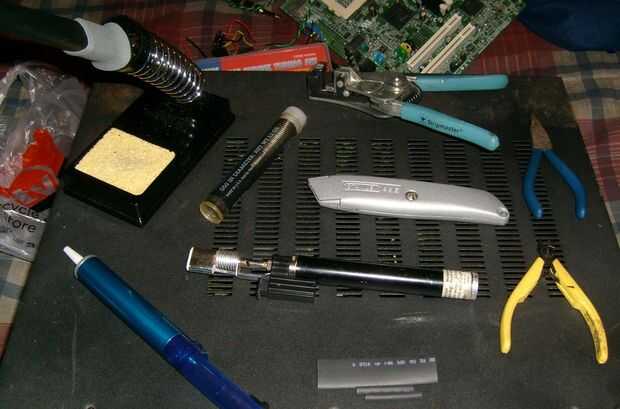

Sencillo equipo probador de fuente de alimentación (2 / 5 paso)

Paso 2: Encontrar y eliminar las clavijas innecesarias

Este instructable sólo tiene 4 de los 20 pines en el conector de alimentación de la placa madre.

Las conexiones conectores 20 y 24 se pueden encontrar aquí y son muy útiles:
20 pin - http://pinouts.ru/Power/atxpower_pinout.shtml
24 pin - http://pinouts.ru/Power/atx_v2_pinout.shtml

Los pasadores sólo vamos a utilizar son (en el pin 20) pines 7 y 8 que son tierra y poder aceptar, respectivamente y los pines 13 y 14, suelo y energía en. Los otros pueden eliminarse por empujando hacia arriba a través de la parte inferior. No deseche los pines no utilizados todavía. Si te equivocas puede necesitarlos.

De aquí en adelante va estar refiriéndose al número del pin 20 y 20 + 4 conectores por lo tanto si necesita una mirada de 24 pines hasta el pinout en el enlace.
