Sencillo probador de circuito (1 / 6 paso)

Paso 1: ingredientes

En primer lugar, usted necesitará suministros. No mucho, pero conformó con lo que tenía. Esto es lo que usé:

Herramientas:
Soldadura de hierro
Pistola de pegamento caliente
Cinta de enmascarar
Encendedor
Pernos de seguridad
Tijeras
Corte de caja

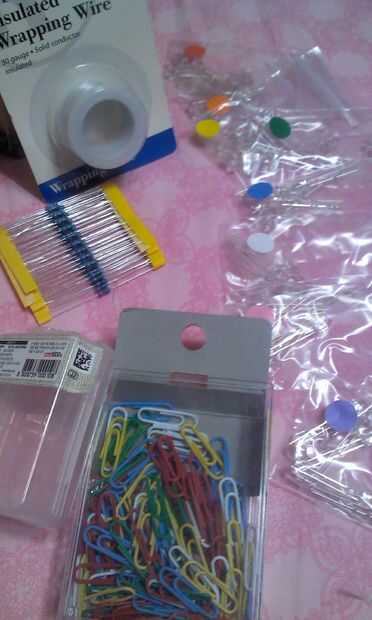

Partes:
Alambre (alambre de envoltura)
Clips de papel metal
3.6 v batería y cargador de tablero (extraídas de un aparato roto)
Abrigo del encogimiento
LED
Resistencia
Caja de plástico pequeña (la caja de perno de seguridad)

Muchas de estas cosas podrían ser excluidos o sustituidos, pero en el mínimo absoluto se necesita cable, una resistencia y LED y una batería. Algunas de estas cosas fueron utilizadas simplemente porque no tenía nada mejor, por lo que algunas de las piezas enumeradas no son 100% ideal (por ejemplo, recomiendo alambre más grueso).
