Paso 3: cableado
Quería tener un buen alambre grueso para conectar las puntas de prueba reales, pero todo lo que tenía era cutre 30 calibre envoltura de alambre (¿por comprar eso?). Por lo tanto, me cortar tres hilos en la misma longitud y los trenzados juntos. Usé cinta de enmascarar para mantener juntos mientras estaba trabajando en él, y luego soldados todos los tres cables juntos en los extremos por lo que sí mismo no destrenzar. Una vez hice esto 2 veces, para cada sondeo.

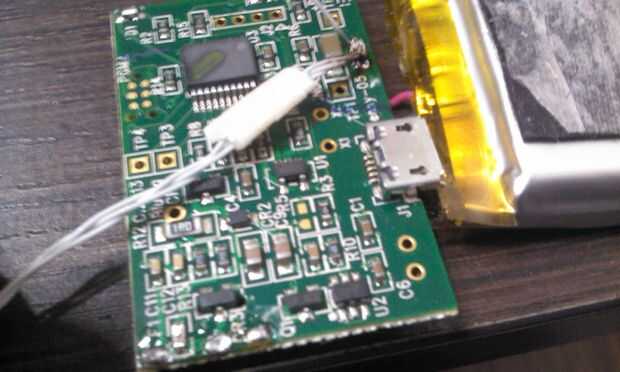

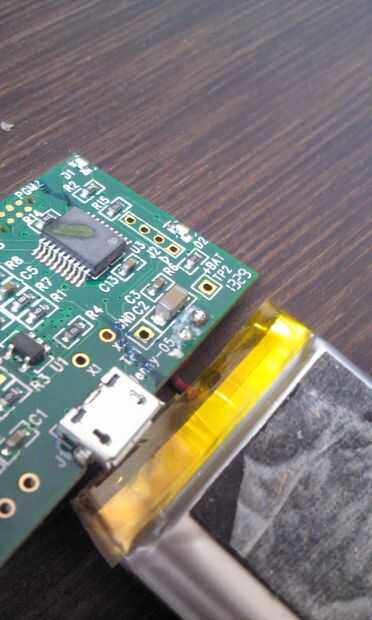

Entonces, tomó la placa del cargador y la batería y situado + y -. Soldar uno de los cables trenzados directamente a la tierra (-) donde se conecta la batería al cargador.
Luego soldar un cable corto a la + lado (donde la batería se conecta a la board). En el otro lado de ese cable, soldado en mi resistencia.

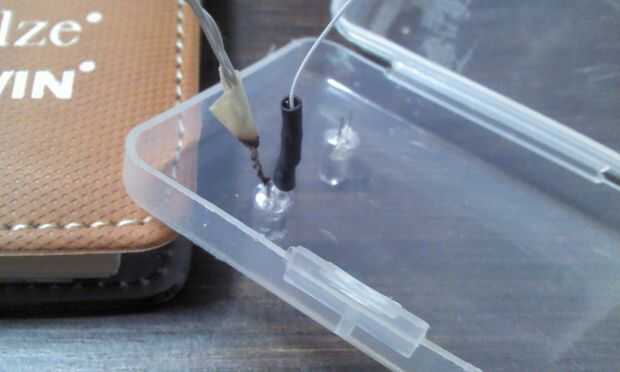

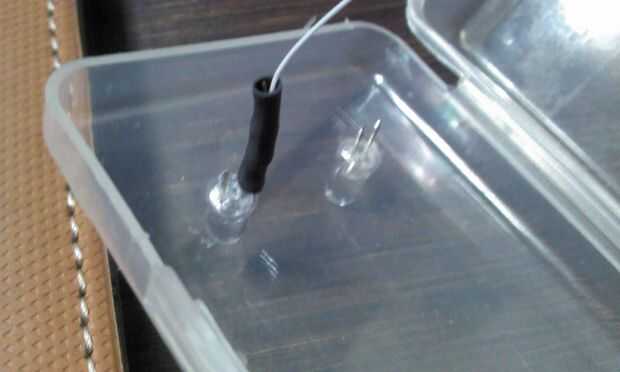

Yo entonces soldado al otro lado de la resistencia en el + de mi indicador LED y se deslizó un pedazo de envoltorio sobre la parte superior de la punta LED y la resistencia.

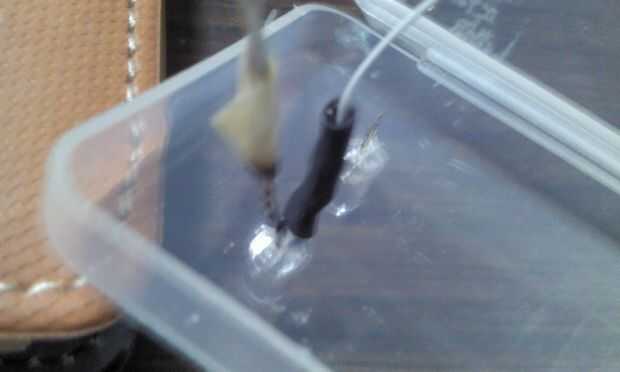

-Lado del LED, soldar otro cable trenzado y se deslizó algún envoltorio sobre eso también.

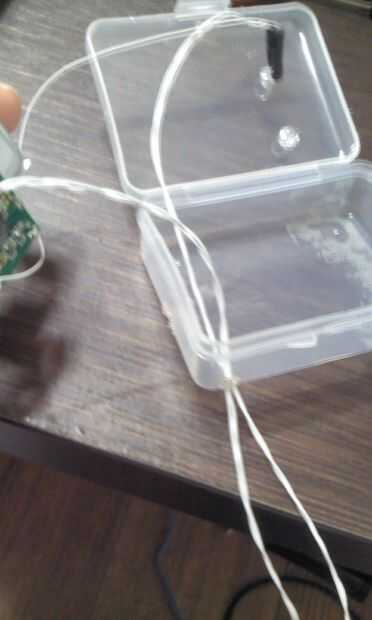

Derritió un pequeño agujero en la parte inferior de la caja y los dos cables trenzados se agotó ese agujero.
