Sencillo probador de resistencia baja (Milliohmmeter) (4 / 5 paso)

Paso 4: Usando el Milliohmmeter

Antes de probar la resistencia desconocida, medir la resistencia de R1. Debe estar cerca de 220 ohmios.

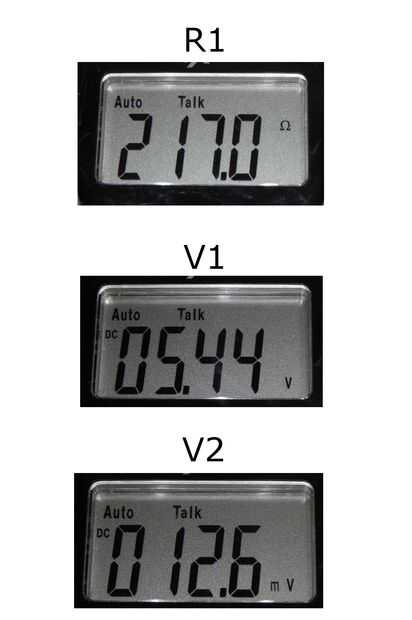

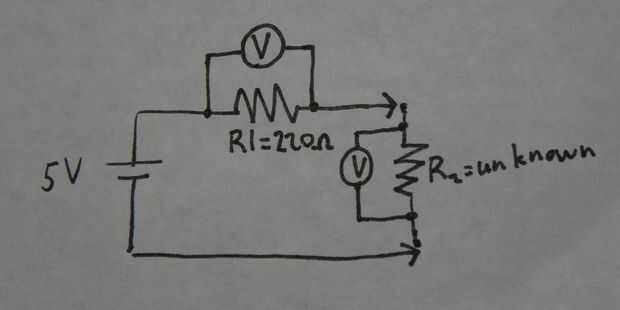

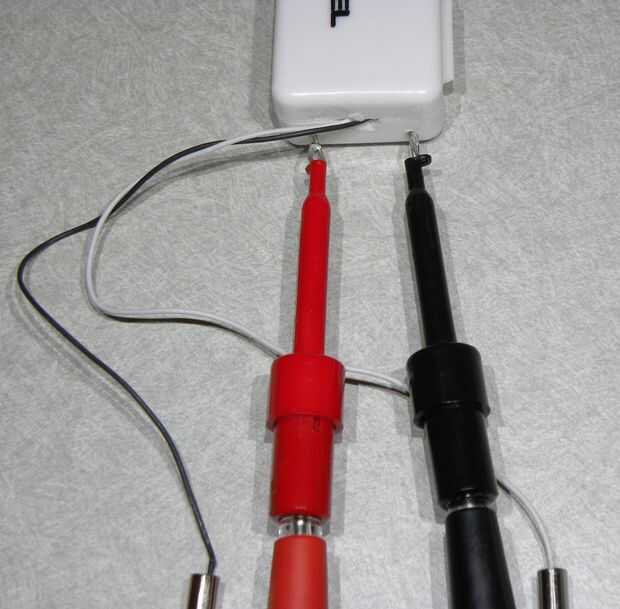

Para medir la resistencia desconocida (R2), conéctelo a los conductores de prueba de milliohmmeter. Mida el voltaje en R1 y R2. Medición de tensión de R2, medir a través de R2 directamente. No mida el voltaje a través de los cocodrilos porque la resistencia de contacto se suman la caída de tensión y sobreestimar la resistencia.

Basado en la ley de Ohm, sabemos que R1 y R2 tiene igual corriente que fluye a través de ellos. Debido a esto, podemos utilizar V2 y la corriente para calcular la resistencia desconocida.

R2 puede ser calculado como sigue:
R2=V2/(V1/R1)

Donde
V1 = voltaje en R1
V2 = voltaje en la resistencia desconocida
R1 = valor medido de R1 (~ 220 ohmios)

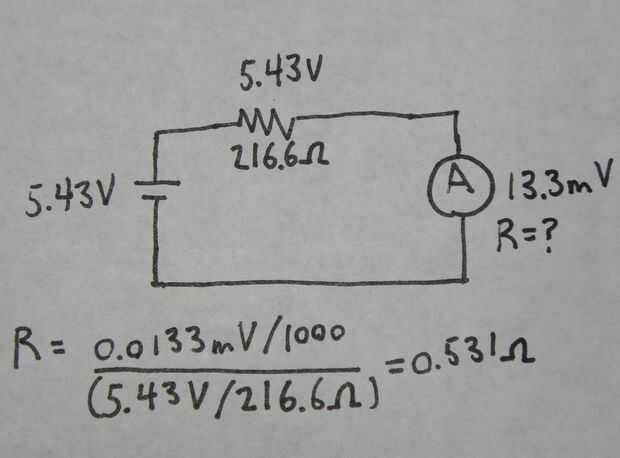

En la segunda foto, utilicé un amperímetro como un ejemplo.

Este enlace tiene más información sobre el comprobador de baja resistencia...
http://www.robotroom.com/measuring-Low-Resistances.html
