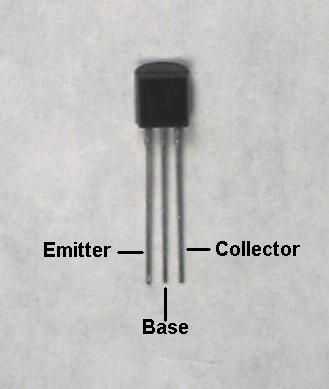

En primer lugar es útil para saber cómo funciona un transistor. En realidad, un transistor es simplemente nada más que un minúsculo interruptor que no controlar con el dedo, pero con una señal electrónica. Hay 3 pines de un transistor. Un colector, una Base y un emisor. Si pones una señal electrónica en la Base, el interruptor está abierto y electricidad puede fluir por el emisor y el colector. En este instructable os muestro cómo hacer un probador de transistor que le muestra si los 3 pernos todavía están trabajando, y si no tienen un defecto.
Necesitamos unos pocos componentes en para esto.
1. pedazo de prototipo board
2. clip de la batería
3. 330R resistencia y una resistencia k 22
4. algunos pedazos de alambre
5. un led (cualquier color)
6. batería de 9 voltios

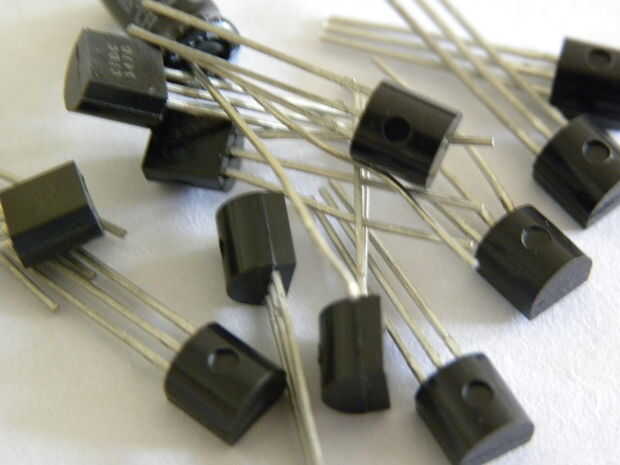

7. algunos transistores del viejos (o nuevos)
También se necesitan algunos equipos de soldadura.

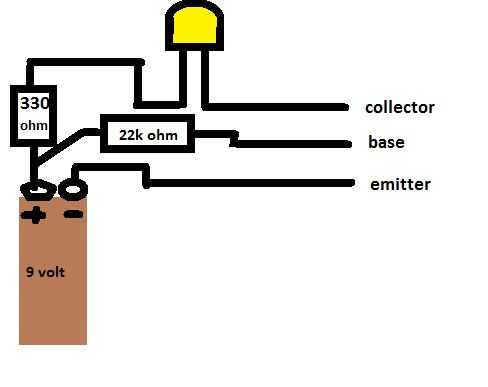

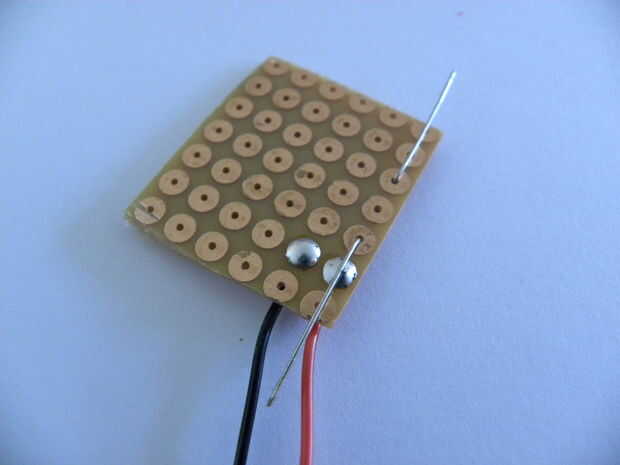

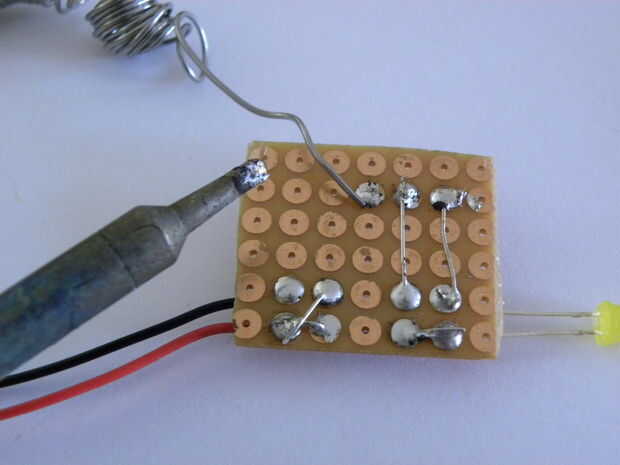

Hacer el esquema y soldar todo junto. Tomar 3 piezas de alambre que palillo hacia fuera de la placa, donde pones el transistor conduce a él.

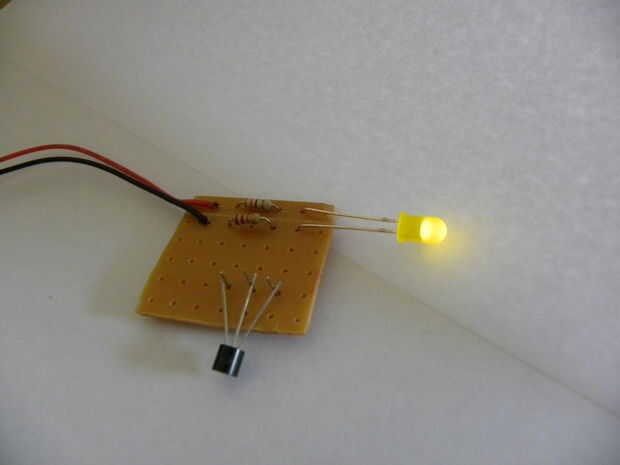

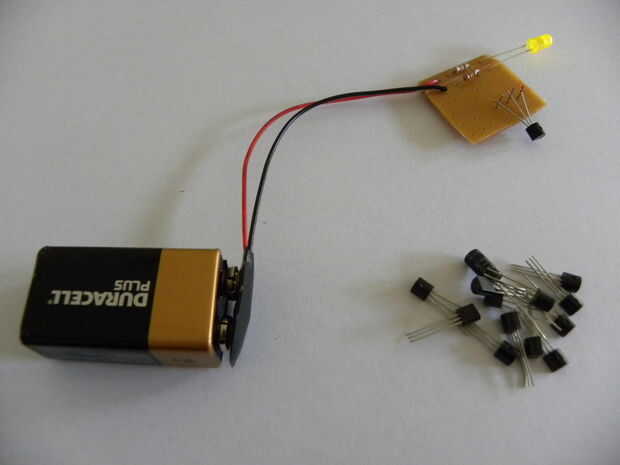

Si hiciste todo al igual que el esquema, usted está listo para prueba tu! Tomar los conductores de tres transistores, estirarlas un poco y puso la Base para el pin central y el colector y el emisor a los otros pines.

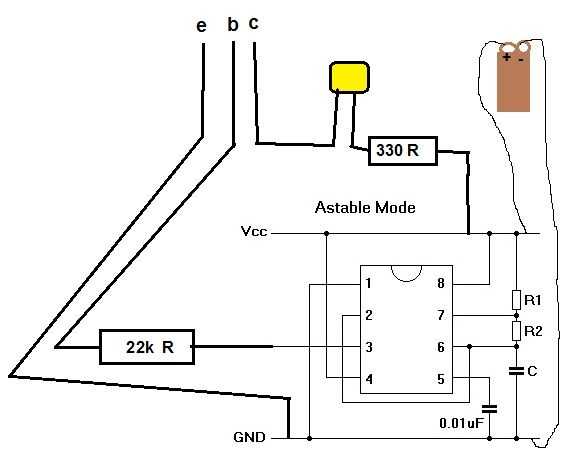

Si quieres hacerla más avanzada, pongo otro esquema en la selección de fotos. Aquí el temporizador NE555 enciende la Base y, por lo que estás seguro de que realmente funciona. Esto es un poco más pesado para hacer, porque también necesita unas cuantas más resistencias y un condensador y un buen prototipo board. En mi tablero de prototipo que los agujeros están a muy lejos de uno al otro, así que un chip no cabe en él. También puede utilizar un protoboard para esto. Dependiendo de las resistencias y condensadores que utilizas, puedes chanche la frecuencia de la conmutación de la Base.
Gracias por hacer mi pequeño, pero proyecto eficaz verry!
Saludos desde Holanda
