Paso 1: conexiones

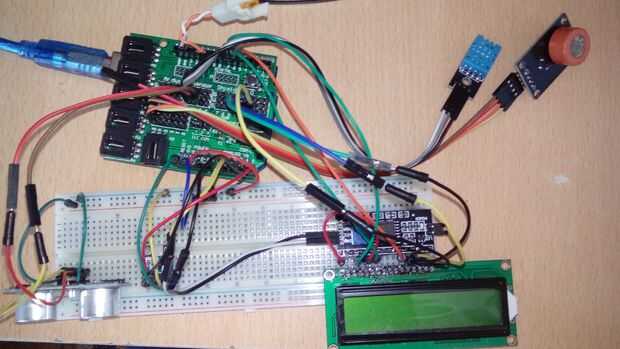

He añadido la imagen de la configuración. Conexiones parecen un poco complicadas en el protoboard. Pero son muy fáciles de hacer. Con un poco de esfuerzo todos ellos caben en una pequeña tabla o en un pcb. Yo no he decidido un recinto todavía. Si encuentro una buena caja, voy a hacer las conexiones más pequeñas en un PCB.
Conexiones:
Todos los sensores excepto bmp180 trabaja con 5v.
Todos los pines de tierra van a tierra.
Se necesita un cable entre pin LCD 1 y 5.
bmp180 está trabajando con 3, 3V
LED está conectado con resistencia en serie y el pin led es 12
DHT11 Pin = 11
Perno del Sensor de gas = análogo 0
Disparador del Sensor ultrasónico = 9, eco = 10
BMP 180 SCL = análogo 5, SDA = analógico 4
Pin de LCD 4,6,11,12,13,14 ir a 7, 6, 5, 4, 3, 2
Notas:
Ya que tenemos bmp180 en nuestro proyecto no podemos usar las conexiones de los módulos I2C para LCD. Pero si usted no necesita usar un barómetro puede utilizar conexiones de módulos I2C. Estamos utilizando este módulo para su potantiometer y luz de fondo función de energía. Puede conectar las entradas y salidas según cuadros. Pero si usted quiere cambiar conenctions, entonces usted necesitará cambiar el código.
