Paso 6: Hacer el recinto
Se necesita un recinto para sostener todo y fijar a la pared en el sótano. Este paso variará según el cuadro de proyecto que utilice. Para este proyecto, encontré una vieja caja eléctrica en el hackrack en el Milwaukee Makerspace y modificado para trabajar con mi proyecto. La caja que usé es 37mm largo x 33mm de alto x 13mm de profundidad. Parece un buen tamaño general.
Se utiliza cualquier recinto, necesita dar cabida a los siguientes:
* agujero para la clavija de entrada
* agujero para un interruptor de alimentación
* agujero para la salida de dos caras
* orificios para los conectores de ethernet
* los agujeros para los sensores
* espacio de luces y una pantalla LCD en el futuro
Obtener las partes externas
Encontrar las piezas para conectar las partes dentro del recinto con el exterior. Tomé la entrada enchufe e interruptor de una vieja fuente de alimentación de PC. Cualquier toma de corriente dúplex estándar y la cubierta pueden utilizarse para la alimentación externa. También, puede utilizarse cualquier Jack de ethernet trapezoidal con tapa para la salida de la red. Mi recinto ya contaba con un LED. Utilizo para mostrar que el Raspberry Pi está funcionando.
Acrílico para apertura
Mi recinto no tenía una pieza en la parte delantera. Puede haber originalmente tenía una puerta en las bisagras pero que había desaparecido cuando la encontré. Cortar un trozo de acrílico para inserir la parte delantera con una sierra de mesa. Simplemente Mida la abertura y cortar el acrílico para cubrir la abertura entera. Mi caja ya tenía agujeros en el frente que podría ser utilizado para fijar el acrílico. Los agujeros fueron perforados en el acrílico y tornillos pequeños fueron utilizados para fijar el acrílico al recinto.
El acrílico es una característica interesante porque permite a las personas ver el interior y porque es fácil de cortar agujeros en ella. En la fase 2 de este proyecto, se instalará una pantalla LCD en el acrílico. Madera o metal podría también usarse para la pieza frontal.
Respaldo madera

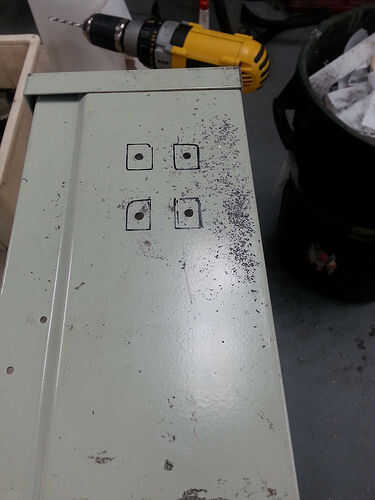

La caja necesita un pedazo de madera en la parte trasera para conectar los componentes. Use una sierra de mesa para cortar la madera para la parte posterior de la caja. La madera que utilicé era 1/4 tablero de partícula gruesa. Cualquier tipo de madera funcionaría pero madera contrachapada es fácil forma. La madera debe cubrir toda la parte posterior de la caja pero no es necesario que un ajuste exacto. Una vez la madera encaja en la caja, marque el contorno de los agujeros en la madera. Usar un taladro o vaivén para cortar la madera que actualmente cubre los agujeros de montaje. El agujero puede ser para exponer los orificios de montaje cuadrado o puede ser una coincidencia exacta a la forma del agujero de montaje. La madera a la caja con tornillos o pernos y tuercas de montaje. Utilice los orificios existentes en el recinto, si es que existen. Si, es necesario perforar. Los pernos deben insertarse desde la parte trasera en el interior por lo que el recinto se ajusta cómodamente a la pared. Los pernos deben ser ligeramente más largos que el espesor de la caja además de la madera.
Corte los orificios para las partes externas
Cortar agujeros en los lados de la caja para la entrada de alimentación, interruptor, toma de corriente duplex y la salida de la red. La forma más sencilla de hacer esto es por los agujeros rectangulares de corte con una sierra de calar. Para la toma de corriente duplex y la salida de ethernet, medir las dimensiones necesarias para adaptarse a la toma ethernet o tomacorriente duplex todo en el recinto usando un calibrador o la regla. Marcar las dimensiones exteriores en el gabinete. La necesidad de los agujeros sea ligeramente más grande entonces los dispositivos ellos mismos. Los agujeros serán cubiertos con tapas.

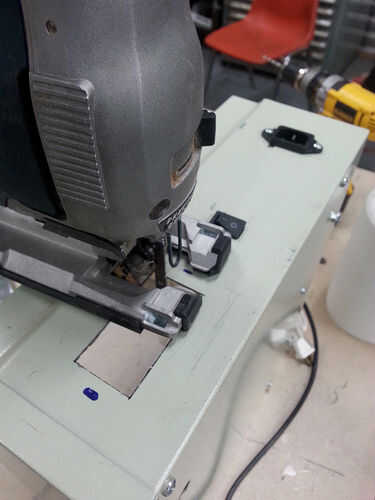

Comience usando un taladro para hacer agujeros piloto para la hoja de rompecabezas. Utilice la broca más pequeña para crear un agujero piloto. Luego, use un poco más grande para hacer el agujero real. Use una sierra de calar con una hoja para cortar para cortar el agujero para los componentes. Suavizar cualquier bits ásperos o afilados con una lima de mano.

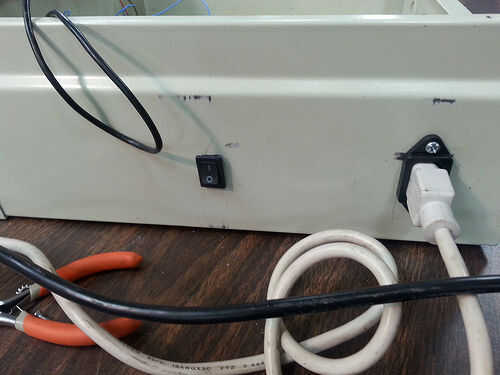

Los agujeros para la entrada de energía y el interruptor deban ser bastante exacta. La entrada tiene agujeros justo al lado y el conmutador tiene lengüetas en los lados para sujetar a la caja. Otra vez, hacer orificios con un taladro y luego usar el rompecabezas para los cortes finales. Utilice una lima de mano para terminar de formar los agujeros.
Siguiente: Montar todo e instalar
