Paso 3: electricidad
Una vez finalizada la construcción, los componentes eléctricos pueden colocarse dentro.

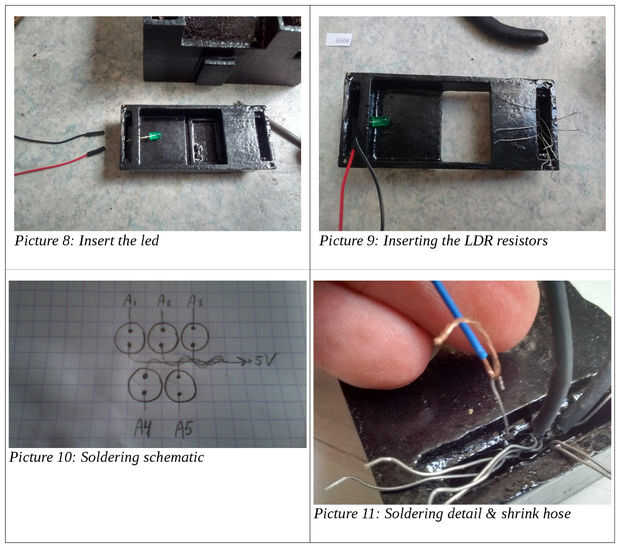

Utilice mujer protoboard cable para conectar los cables al led. Al doblar los cables del led un poco, el led pasa de fijo en la carcasa.

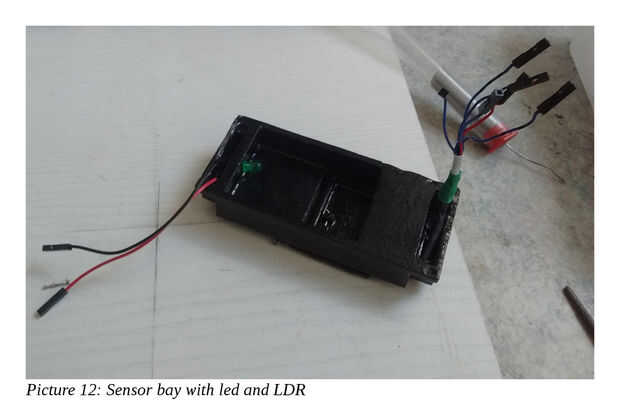

La colocación de los resistores LDR es un poco complicada ya que el espacio es limitado. Ver cuadro 10, el centro de los cables se sueldan juntos a + 5V, los cables del exteriores están conectados a la A1-A5. Acortar la longitud de la LDR y doblar el alambre, véase el cuadro 11. Poner el alambre de cobre en el bucle y trence a ambas partes. Después de torcer soldar el alambre de cobre y el pin de la LDR. Utilice manguera retráctil para proteger eléctricamente los cables pelados. Añadir conectores hembra protoboard y el sensor de matriz está listo.
Nota: Observar cuidadosamente las ranuras de la máquina de alimentador de peces. Los cables LDR deben ser dobladas y shrinked en la esquina correcta!
