¿Sensor de amp de mosquetón CA $2 (también conocido como actual transductor, sensor de CT, metro del amperio, fractura base pinza amperímetro) (1 / 3 paso)

Paso 1: Envolver la carabinera y calibrar

Envolver su mosquetón con suficientes vueltas para conseguir las resoluciones necesarias. Inicialmente usé 30 vueltas con la no resolución por lo que doble a 60 vueltas como se muestra a continuación.

A continuación, rebanada/separa los hilos de un cable de extensión para prueba/calibrar tu sensor de CT.  Si se intenta detectar la línea de carga y el neutro, la cancelación de campos magnéticos y ninguna corriente es inducida.

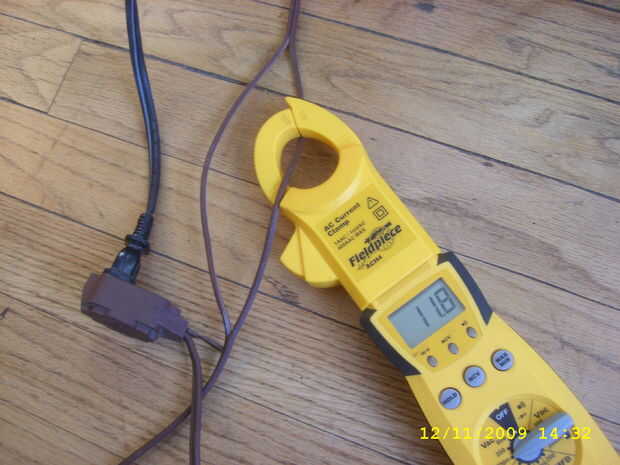

A continuación, algo Conecte el cable de extensión.  Usé un calentón. Medir el amperaje con un almacén comprado abrazadera-en el metro.

Calibración
Había medido 11,8 amperios con mi pedazo de campo.

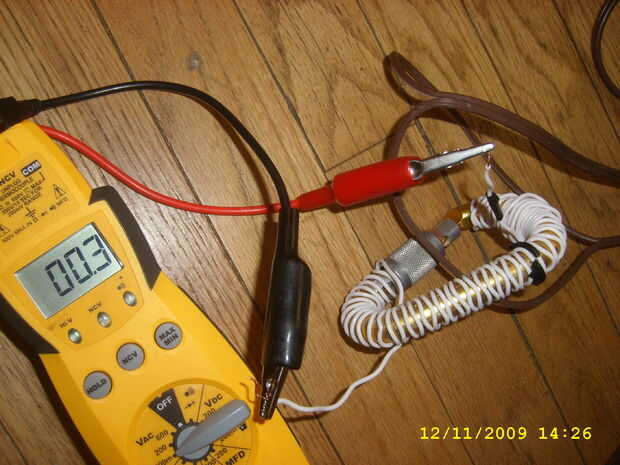

El pedazo de campo se ha calibrado para que 1amp AC es igual a la 1milivolt CA (1AAC/1mVAC).  Mi sensor Caribiner mide 0,3 milivoltios.

11,8 amperios / 0,3 milivoltios = 39 AAC/mVAC

Hemos terminado!

Si estás pensando en poner esto en cualquier cableado de alta tensión, considerar envolver todas expuestas piezas de metal en cinta aislante.
