Sensor de aparcamiento del garaje (2 / 6 paso)

Paso 2: 315/433 megaciclo de RF transmisor y módulo receptor

Este un módulo barato y fácil para arduino. Para usar con esta biblioteca simple que se debe agregar a su arduino IDE:

www.seeedstudio.com/depot/images/product/VirtualWi...

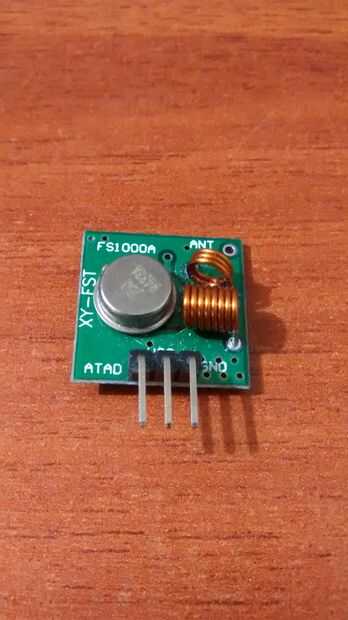

Transmisor:
Voltaje de funcionamiento: 3V - 12V fo máximo. uso de energía 12V

Trabajo actual: max menos que 40mA max y min 9mA

Modo de resonancia: modo de la modulación (Sierra): preguntar

Frecuencia de trabajo: Eva 315MHz o 433MHz

Potencia de transmisión: 25mW (315MHz a 12V)

Error de frecuencia: + 150 kHz (máx.)

Velocidad: menos de 10Kbps, por lo que este módulo transmitirá hasta 90m en área abierta.

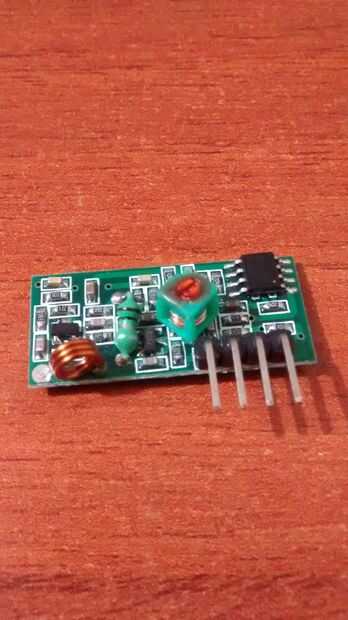

Receptor:

Voltaje de funcionamiento: 5.0VDC + 0.5V

Trabajo actual: ≤5.5mA máximo

Método de trabajo: OOK/ASK

Frecuencia de trabajo: 315MHz-433. 92 MHz

Ancho de banda: 2 MHz Sensibilidad: excel – 100dBm (50Ω)

Velocidad de transmisión: < 9,6 Kbps (a 315MHz y - 95dBm)
