Sensor de ciudadano: Kit de arranque MQ-7 monóxido de carbono (10 / 10 paso)

Paso 10: Coloque el Sensor y el gancho para arriba!

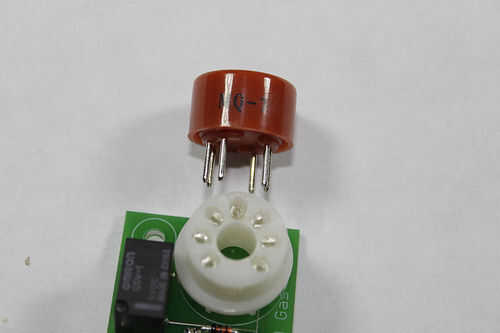

El sensor puede insertarse de 2 maneras, ya que es un círculo simétrico de pernos.  O forma está muy bien, son lo mismo.

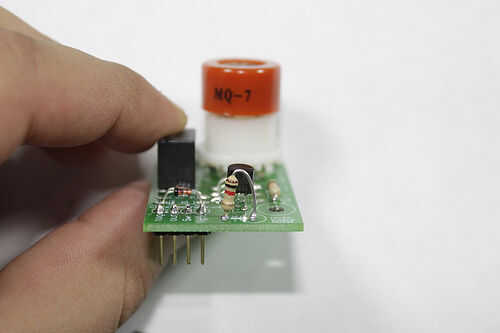

Presione el sensor en el zócalo.  Estás listo para ir!

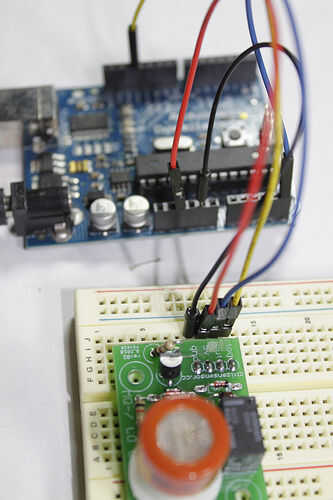

Como se puede ver alambre a los pernos como ves en la imagen:

5V -> 5v en el microcontrolador
GND -> terreno en el microcontrolador
TOG -> un pin digital para alta o baja (alterna 5v o 1.4v)
a -> entrada analógica en el microcontrolador. El tablero de salidas de un voltaje variable dependiente de exposición al CO.

Descargar la librería de Arduino con código de ejemplo de este desglose en http://citizensensor.cc/make.

¡¡Buena suerte!!
