Sensor de Color DIY (7 / 9 paso)

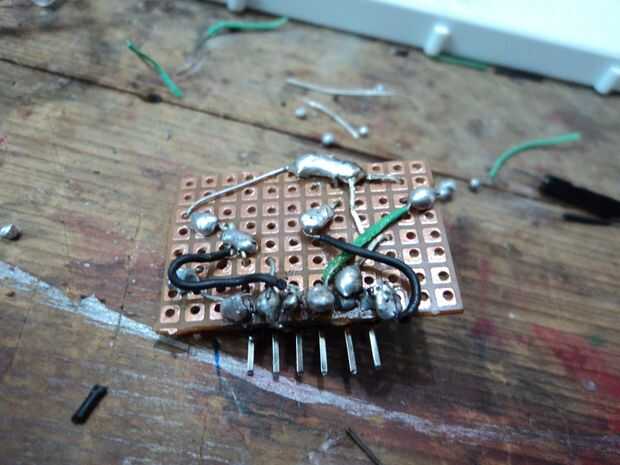

Paso 7: soldadura

Suelde todas las conexiones, recuerda la versión de protoboard. Conecte todos los componentes que hemos hecho allí. Utilice el cable de conexión para hacer las conexiones, si no es posible soldar perfboard!!!! Soldar los cables a hombres encabezados en orden como:-

VCC, rojo, verde, azul, analógico, Gnd
