Sensor de color

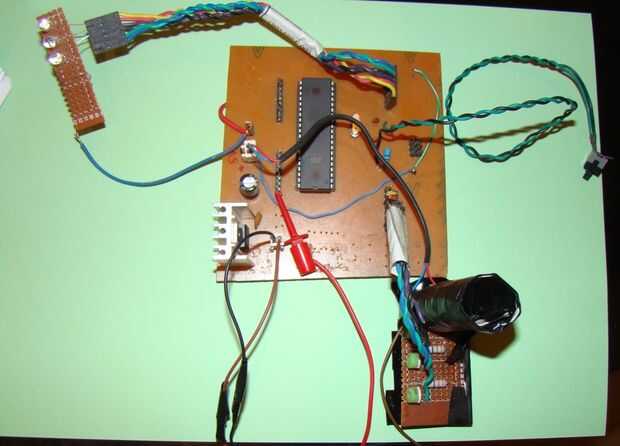

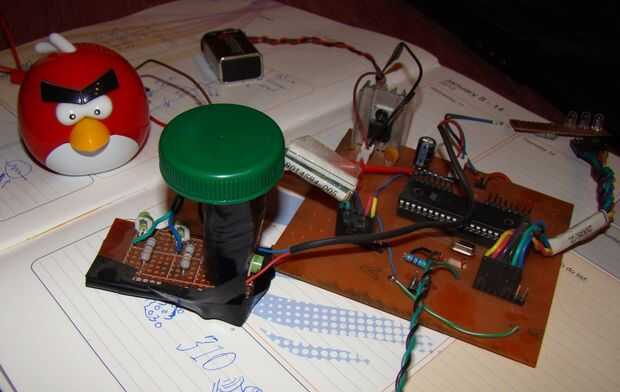

este es un sensor de color simple con Atmega16 MCU y puede sentido color rojo, verde y azul.

Cómo funciona:

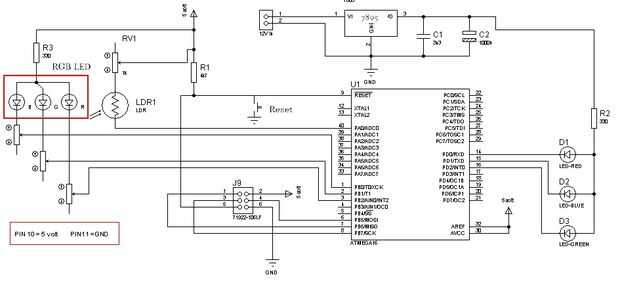

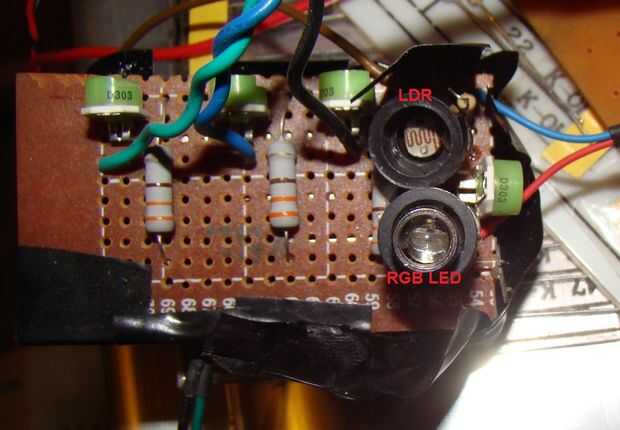

el sensor consisten de sensor LDR y LED RGB, por lo que cuando se pone el objeto en el sensor de la luz que emiten de RGB LED había reflejada del objeto al sensor LDR y lea por ADC de ATMEGA16 como siguiente secuencia:
1-Encienda la azul en RGB LED y espera.
2-leer ADC y almacenar en el registro como azul.
3-Encienda la verde RGB LED y espera.
4-lectura ADC y almacenar en el registro como verde.
5-Encienda la roja en LED RGB y esperar.
6-lectura ADC y almacenar en el registro como rojo.
7-si rojo > verde > azul encienda la pantalla de LED rojos.
Si verde > rojo > azul encienda la pantalla LED verde.
Si el azul > rojo > verde encienda pantalla Led azul.

Calibración:
El RGB LED emisor rojo, azul y verde en diferente intensidad para ecualizarlos, resistencias variables se deben utilizar con pasos siguientes:
1-Ponga un objeto blanco en el sensor.
2-Encienda la azul en RGB y leer el voltaje a través del sensor LDR con voltímetro.
3-Encienda la verde RGB LED y leer el voltaje a través del sensor LDR con voltímetro.
4-de vuelta al rojo en RGB y leer el voltaje a través del sensor LDR con voltímetro.
5-ajustar las resistencias variables para hacer todo el voltaje igualado al objeto blanco puesta en el sensor.

Software (AVR studio 4):

#define F_CPU 1000000UL
#include < avr/io.h >
#include < util/delay.h >
void InitADC() //Initiate ADC
{
ADMUX = (1 << REFS0);                                     Para Aref = AVcc;
ADCSRA = (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0);    Rrescalar div factor = 128
}
uint16_t ReadADC (uint8_t ch)
{
ch = ch & 0b00000111;
ADMUX| = ch;
Iniciar la conversión individual
ADCSRA| = (1 << ADSC);
Esperar para que la conversión completa
mientras (! () ADCSRA & (1 << ADIF)));
ADCSRA| = (1 << ADIF);
Return(ADC);
}

void Wait()
{
uint8_t.
para (i = 0; i < 1; i ++)
_delay_loop_2(0);
}

void main()
{
DDRB = 0XFF; Definir salida para LED RGB
DDRD = 0XFF;  Definir salida para display LED
uint16_t rojo;
uint16_t verde;
uint16_t azul;

Inicializar el ADC
InitADC();

while(1)
{
PORTD = 0b11111111;   Apagar la pantalla de LEDs

PORTB = 0b11111110;   Enciende azul RGB
_delay_ms(2000);      esperar 2s
Blue=ReadADC(0);      Leer valor analógico y guardarlo en azul

PORTB = 0b11111101;   Encienda verde RGB;
_delay_ms(2000);      esperar 2s
verde = ReadADC(0);   Leer valor analógico y guardarlo en verde

PORTB = 0b011111011;   RGB rojo;
_delay_ms(2000);       esperar 2s
rojo = ReadADC(0);      Leer valor analógico y guardarlo en rojo

Si ((red > green) & (rojo > azul)) {PORTD = 0b11111110; _delay_ms(4000); PORTD = 0b11111111;}  Pantalla roja

Si ((green > red) & (verde > azul)) {PORTD = 0b11111011; _delay_ms(4000); PORTD = 0b11111111;}  Pantalla verde

Si ((blue > green) & (azul > rojo)) {PORTD = 0b11111101; _delay_ms(4000); PORTD = 0b11111111;}  Pantalla azul
}
}
