Sensor de combustible del paramotor y calibre (4 / 8 paso)

Paso 4: El microcontrolador

Esto es lo que convierte la señal del sensor en una salida de 0-5v que se envía a la pantalla.

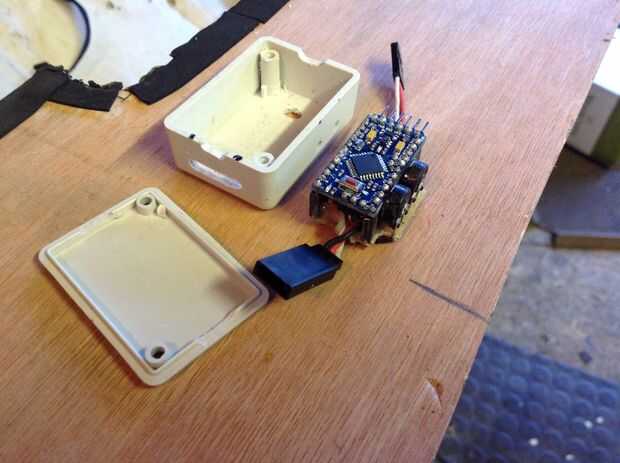

Tablero de Arduino Pro Mini

Esta donde tiene que estar familiarizado con Arduino. Si no necesita parar en conjunto o parar y averiguar sobre él. Cómo llegué a él, me encontré con él en algún instructivo u otros y sólo empezó a utilizarlo, es increíblemente versátil y realmente bastante recta hacia adelante. Existen millones de dibujos (programas) para todo tipo de sistemas y todos mis proyectos comienzan con un código que alguien ha escrito, que luego adaptar. Es todo open source, por lo que está bien, es sólo una buena práctica reconocer su fuente.
Mi boceto para esta aplicación es en el paso final, copia y pega en la aplicación de Arduino

El hardware para esta sección es una
Arduino Pro Mini
un par de resistencias de 1Mohm,
un resistor y condensador baja pasan filtro para convertir la salida PWM del Arduino a una señal de 0-5v,
y 10kohm 2 potenciómetros que se utilizan para el ajuste fino.

El sensor capacitivo conecta a D6
El sensor de referencia se conecta a D8
D5 a D6 y D7 a D8 son puente con resistencias de 1Mohm
La salida PWM provendrán D3 para el filtro de paso bajo
Potenciometro de 10kohm 2NO está conectado a A0 y A3 para los recortadores.

Probablemente el mejor para la soldadura de pernos a la placa y poner todo en un pequeño trozo de Proto-board.

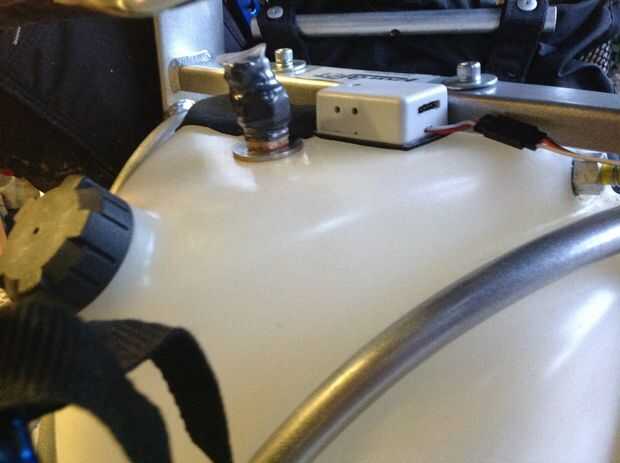

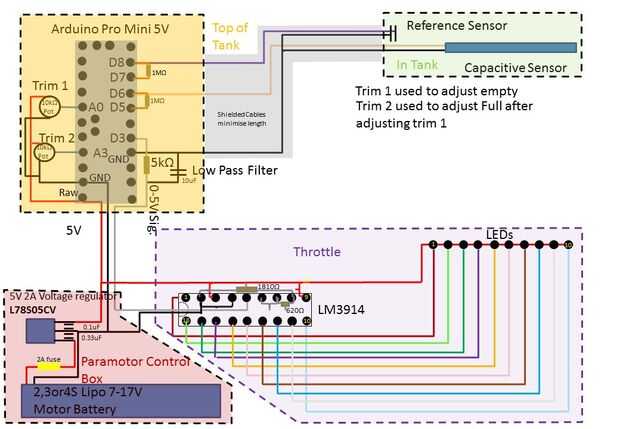

Siga el diagrama de circuito de 5v de Arduino Mini Pro y todo en un pequeño recinto en la parte superior del depósito de combustible como cerca como posible al sensor. Intente ejecutar el inagotable blindado justo en el recinto y mantener su longitud lo más corta posible. Éstos llevan las señales muy pequeñas que serán susceptibles a la interferencia.
