Sensor de corriente de CA de X-10 DIY (1 / 6 paso)

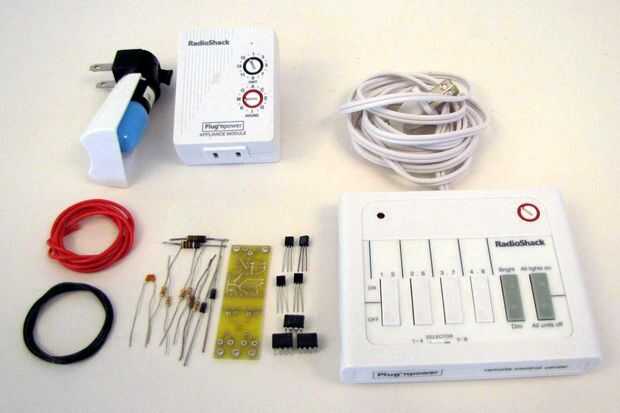

Paso 1: Conseguir algunas piezas de

lista de piezas, sensor
(1) x 10 "mini controlador de" conocido como modelo PHC01, MC460, etc. (se trata de un producto descontinuado, pero aún está disponible).
(1) microcontrolador PIC12F508
(2) 6N139 opto-aislador
(2) los diodos 1N4004 400V
(2) 47K 1/2W resistencias
(3) 10K 1/4W resistencias
(3) 1K 1/4W resistencias
(1) transistor PNP 2N3906
(2) 2N3904 NPN transistores
(1) L 78 33 3, 3V 0.1A regulador de voltaje
10V condensador de 0.1uF (1)
(-) cable de conexión, 300V
(24") cable de conexión, ¢ 26ga, baja tensión
(1) PCB o mano Junta, 0,82" por 2,34"

lista de piezas, indicador de
(1) módulo de aplicación X-10
(1) noche de estilo lámpara incandescente luz, manualmente controlados (no un tipo de sensor automático).
