Sensor de corriente de CA de X-10 DIY (2 / 6 paso)

Paso 2: Montaje del tablero Sensor

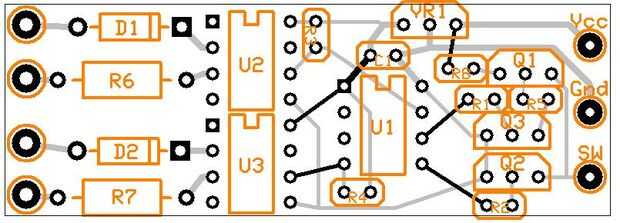

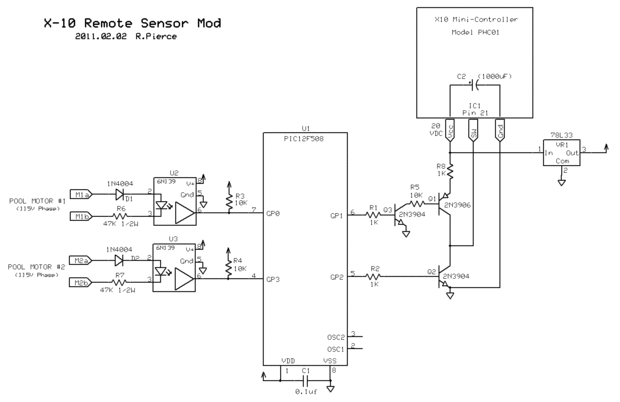

Montar el circuito se muestra en el esquema. Esto puede hacerse usando un PCB (como se muestra) o con un tablero de mano.

Puede utilizar un zócalo para el microprocesador porque no puede ser programado en el circuito, por lo que sería bueno poder quitarla fácilmente para implementar los cambios de código.

Utilice el cable de conexión de 300V para las conexiones de alimentación de AC (con M1a, M2a, M1b, M2b en el esquema) y deja suficiente longitud de cable para conectar al dispositivo que desea supervisar.

Utilice el cable de conexión de baja tensión para las conexiones de controlador X-10 (Vcc, GND y SW) y hacer los cables cerca de 8 pulgadas de largo.
