Paso 4: Modificación X-10 mini controlador
Abra el controlador de mini X-10 quitando los tornillos (4) pequeño en la parte inferior. Con el regulador hacia abajo, retire la vuelta entonces levante el PCB.

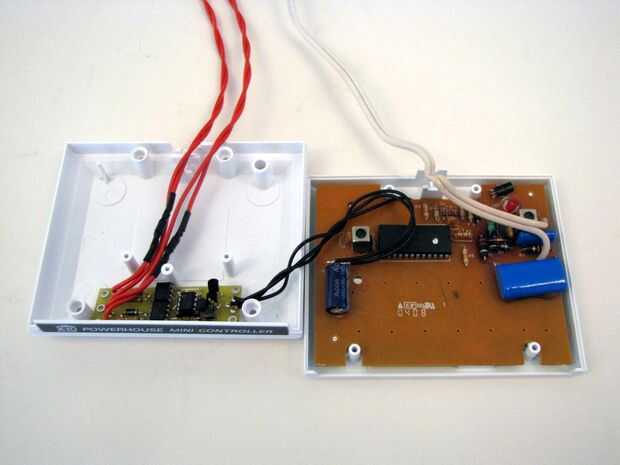

Conecte los cables de baja tensión para el mini-controlador de PCB. Los cables Vcc y GND deben conectarse el capacitor de 1000uF (C2). Asegúrese de conectar Vcc al condensador "+" y GND al condensador "-" lado. El SW cable debe conectarse al pin 21 24 del perno de la IC, que corresponde al interruptor "4.8". El cable SW puede conectarse a cualquier pin que corresponde a un interruptor (es decir, pins 18,19,20,21) si lo desea.

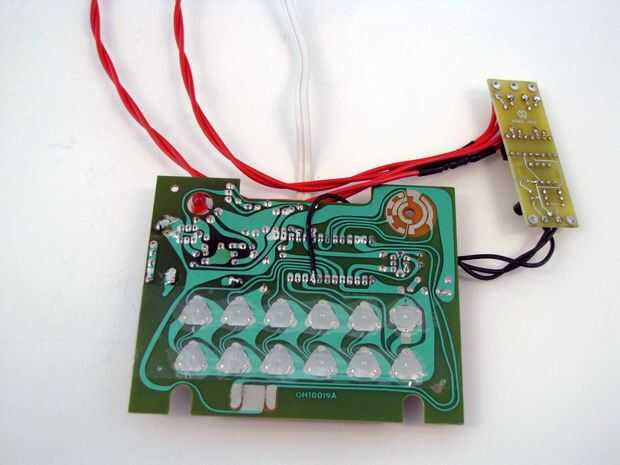

Quitar el selector. Esto hace que la unidad número direcciones que 13,14,15,16 en lugar de la habitual 1,2,3,4 o 5,6,7,8. Si desea utilizar los números de unidad normal, deje el selector en el lugar.

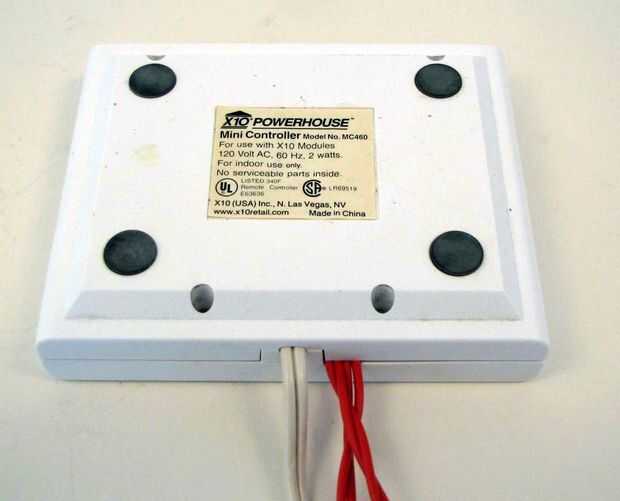

Uso un cuchillo de la manía para cortar una muesca en la parte posterior de la carcasa inferior del controlador mini X-10 cerca de la entrada del cable de alimentación AC de punto para que los cables del sensor AC pueden ser traídos de la caja sin aplastarlos.

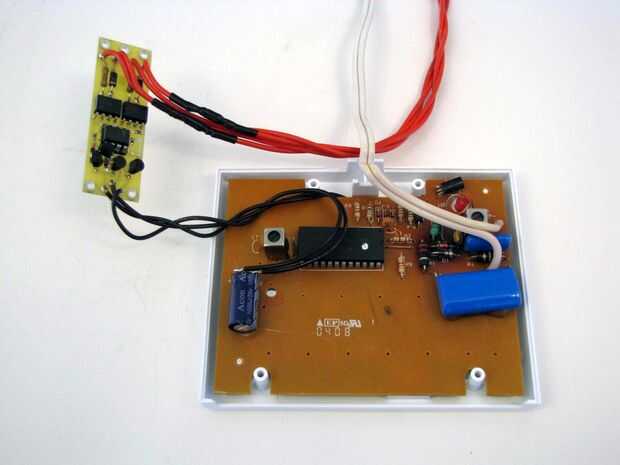

Suponiendo que ha realizado el tamaño del tablero en las dimensiones en la lista de piezas, debería encajar muy bien en la zona frontal del controlador Mini X-10 como se muestra en la fotografía.
En mi modelo, he instalado un par de fusibles en línea (objetos negros cabeza-shrinked) en los cables de sensor AC; Esto no es necesario.

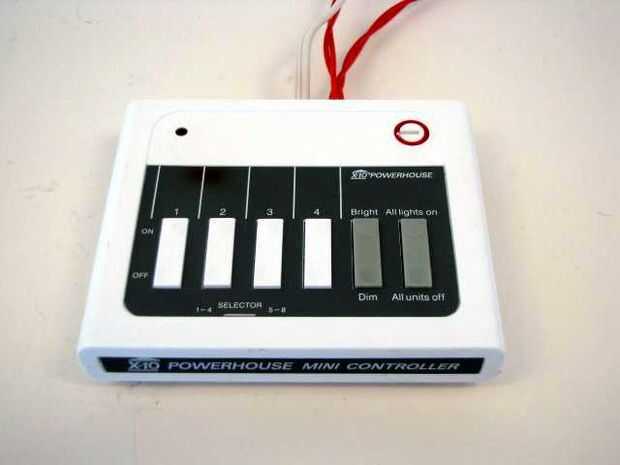

Con cuidado, volver a montar el controlador Mini X-10.
