Paso 1: El Reflector parabólico
Las especificaciones del sensor ultrasonido HC-SR04 indican un medición ángulo de 15 grados. Cuando se utiliza como elemento de alimentación para un plato parabólico para que el plato está completamente iluminado debe colocarse a una distancia suficiente del plato. Una fuente poco profunda es necesaria para que la longitud focal coincide con este requisito.

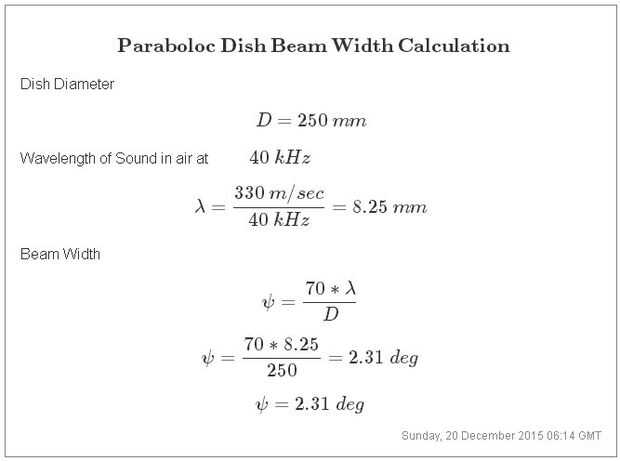

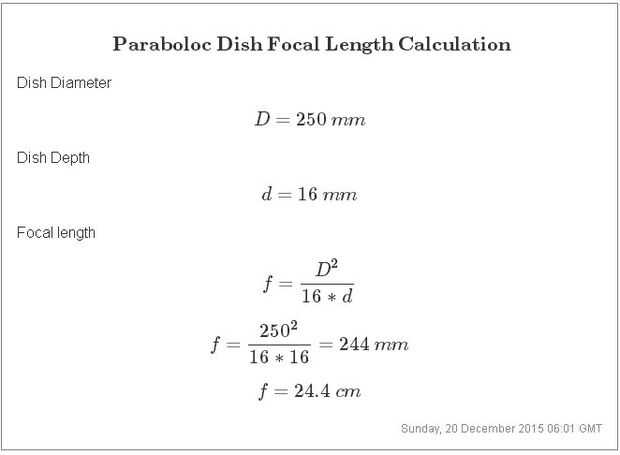

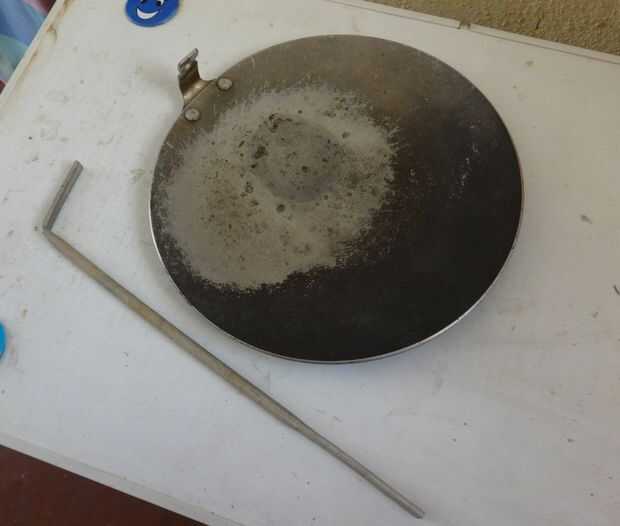

Una sartén viejo con un diámetro de 250 mm y una profundidad de 16 mm es elegida como el plato parabólico. Cálculos estándar para el sonido en aire a 40 kHz indican una longitud focal de 24,4 cm y un FOV / haz ancho de 2.31 grados.
La reducción del ángulo de medición/FOV de 15 grados a ~ 2.3 grados se utilizará para proporcionar la gama de medición mayor.

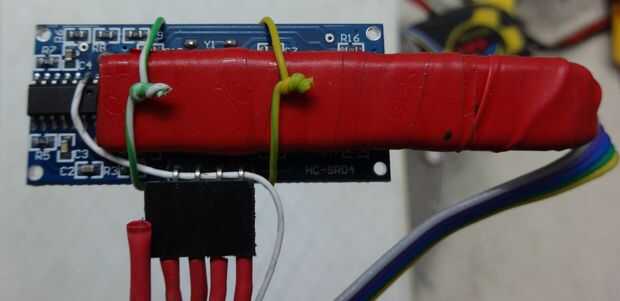

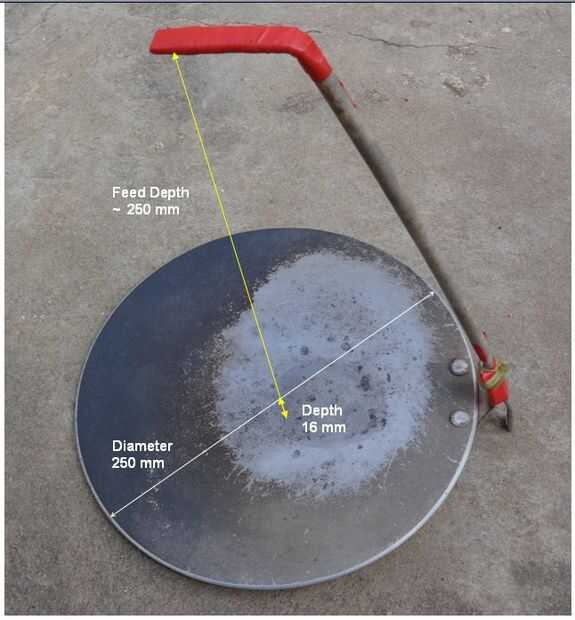

Se modifica el pan mango-arreglo y un tubo de aluminio doblado convenientemente se graba en el soporte de manija para formar la viga de apoyo de alimentación. El sensor HC-SR04 es fijo a lo largo de la línea de centro del plato parabólico a una distancia de ~ 24 cm.
