Paso 2: Necesidad de que el circuito Blanking

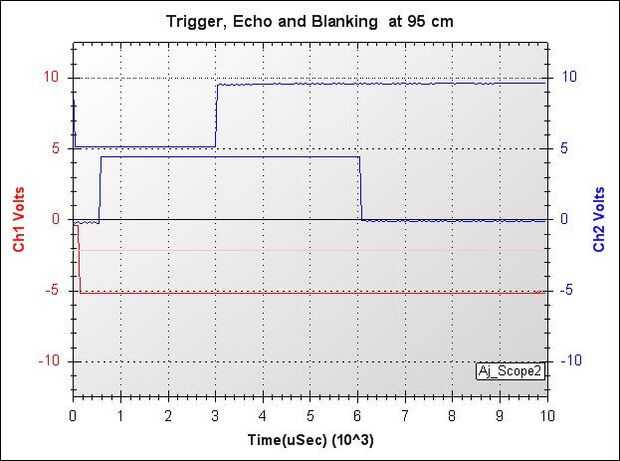

El sensor HC-SR04 salidas un pulso de eco positivo va al accionado por un pulso de Trig estrecho va positivo. En operación normal el ancho del pulso de eco es proporcional al tiempo necesario para el tren de pulsos de 40 kHz para la distancia-y-fro el objeto reflejado.
A una velocidad nominal del sonido en aire de 330 por segundo se reunió una anchura de pulso de milli-sec 1 correspondería a un rango de 16,5 cm y un recorrido de dos vías de 33 cm.
Por lo tanto con la distancia alimentación de ~ 24 cm la distancia correspondería a 1.45 milli-segundos o 1450 micro seg. Sin proporcionar un circuito de supresión para ignorar esta distancia más corta no se puede determinar la distancia más larga del plato parabólico al objeto reflexivo.

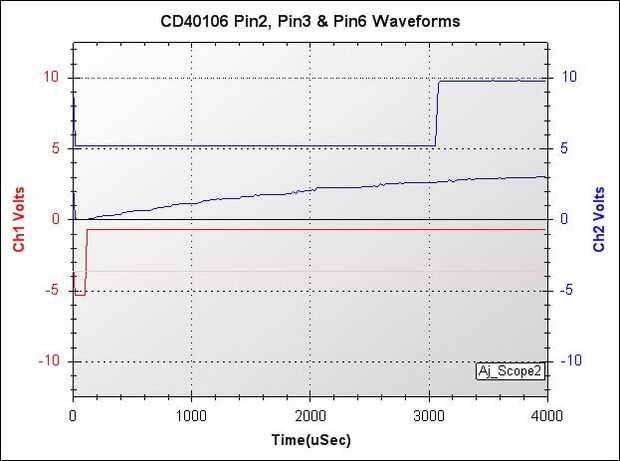

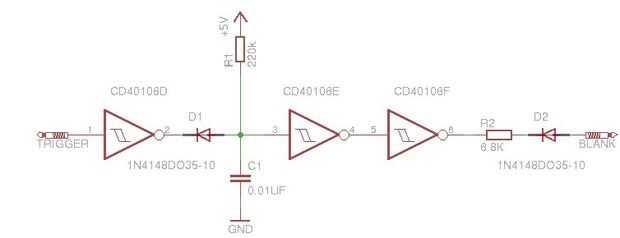

El esconder el circuito mostrado es un circuito simple de multi-vibrador mono estable construido con tres. Puertas de Schmidt-inversor. La salida del circuito blanking tira el umbral de detección bajo correspondiente al requisito de alta señal de ~ 2,5 milisegundos por lo que las distancias de ~ 40 cm son ignorados.
Este valor debe ser superior a 24 mm pero menos de 48 cm que puede medir la distancia mínima desde la parte delantera del punto de alimentación.

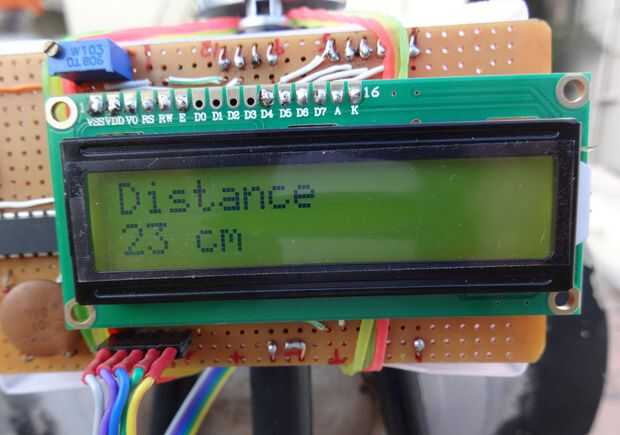

Sin el circuito blanking se lee la distancia como 23 cm.
