Sensor de distancia por ultrasonidos de largo alcance (3 / 4 paso)

Paso 3: Modificación en la HC-SR04 para esconder

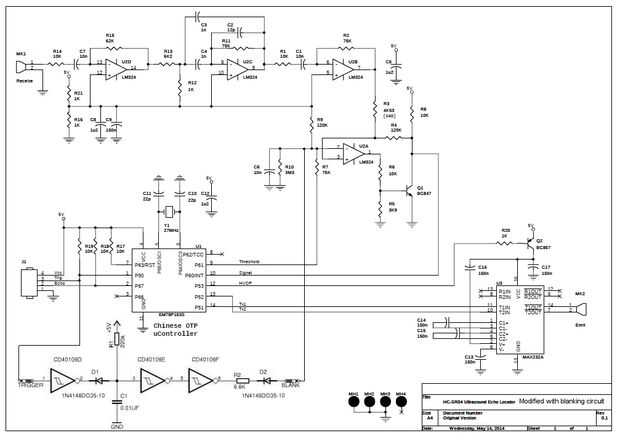

Después de estudiar el circuito de la Hc-SR04 se observa que la señal de umbral del Pin 9 del controlador OTP va al Pin 2 del LM324 U2A a una k 75 resistencia de Ohm.

Sin embargo, cuando comparamos esto con el actual hardware de HC-SR04 vemos que el LM324 es marcado como U1.

Salida esconde th del circuito esconde adicional está conectada al Pin 2 de U2A según el diagrama del circuito y el Pin 2 de U1 según el hardware.

Hay normalmente 4 conexiones a la HC-SR04:: Trig, eco, Vcc y GND. Un cable adicional marcado en blanco se añade como la conexión 5.
