Paso 4: Basados en Arduino tablero de pan y esquemático

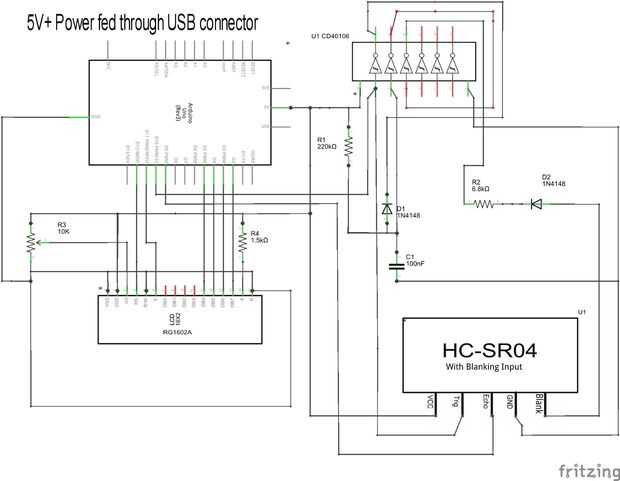

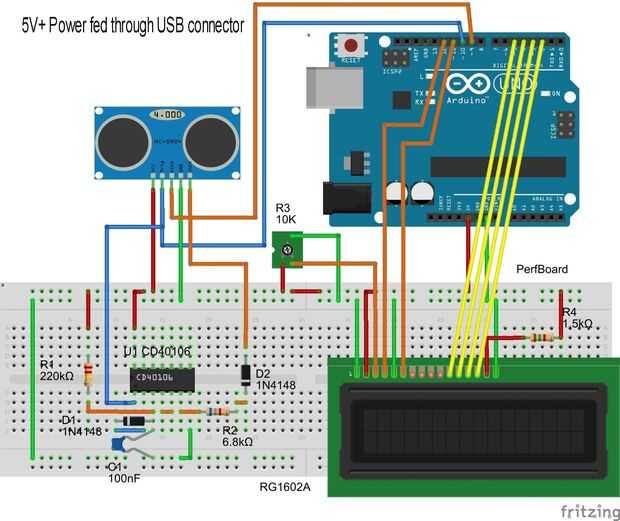

Los diagramas de Fritzing muestran el tablero de pan y esquemático para el sistema general
La conexión con el sensor ultrasónico y LCD son estándar y bien documentado.

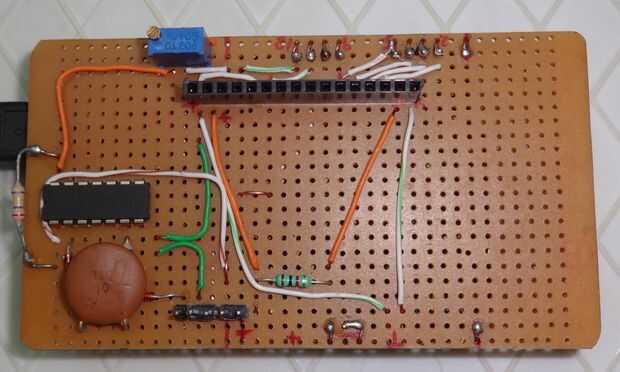

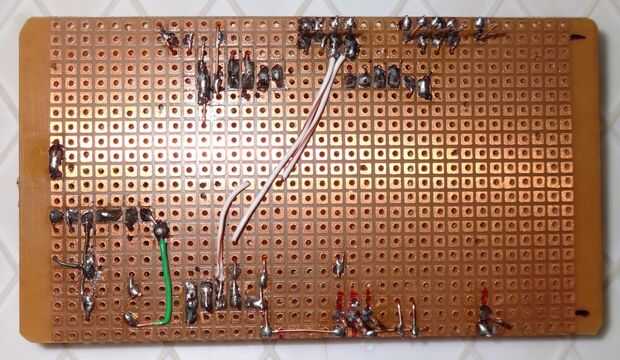

Los circuitos del prototipo fue atado con alambre sobre una placa de circuito perforada que forma shield para Arduino uno.
La pantalla LCD fue conectada a la parte superior de la Junta.
Para los experimentos al aire libre el sistema era alimentado a través del conector USB utilizando un banco de energía móvil.
Se adjunta el archivo de proyecto de Fritzing incluyendo el código de Arduino.
También se adjunta el croquis como archivo de texto
