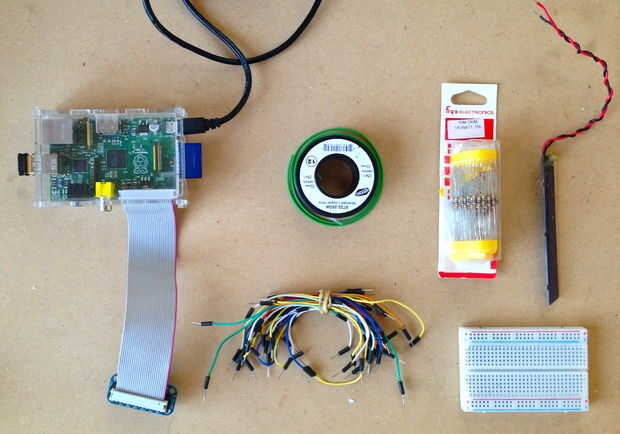

Paso 1: materiales
-- Modelo de frambuesa Pi 2 B
Este tutorial está basado en un totalmente configuración frambuesa Pi, incluyendo bibliotecas GPIO + GPIO cable con conector de la placa. También recomiendo fijar para arriba para wireless + SSH.
Otros microcontroladores, como un Arduino, también trabajan.
- Resistencia de 1 MOhm (1/4 Watt)
Esta resistencia fue el mejor para mi sistema, pero un valor de resistencia diferente podría funcionar mejor para su propia configuración. Experimento con resistencias de diferente valor y ver qué pasa!
--Co-Planar condensador
Guardar los dos archivos EAGLE (esquema y fichero de placa), a continuación, enviar a OSHPark. Cuesta ~ $10,00 para tres.
-- Alambre de calibre 22 (recomendado para conseguir trenzado)
Recomendado para obtener alambre trenzado b y c realiza mejor y es menos probable que romper.
-- Cable GPIO, GPIO cable adaptador + tablero
Este es el mínimo necesario para construir y probar el sistema. Si desea instalarlo fuera después de que ha sido probado y confirmado para trabajar, todo en epoxy capa! ... Aunque mejor sería sustituir la placa con un Tablero del PWB . Conectores de 2 pines Molex también son una buena adición.
