Sensor de humedad DHT11 con una pantalla lcd fácil!!!!!! (2 / 4 paso)

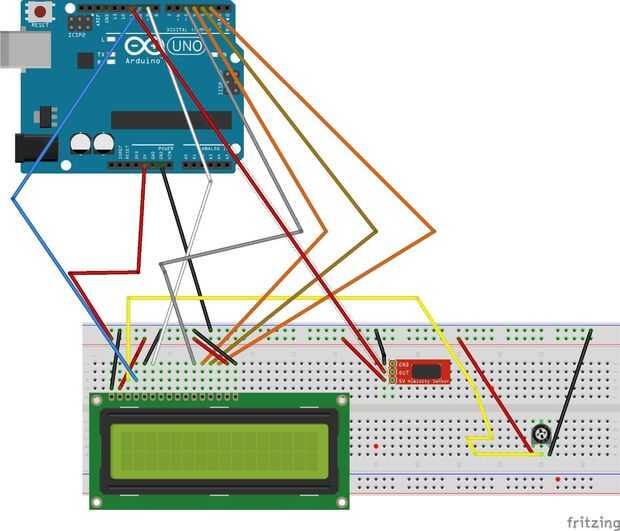

Paso 2: Unir sus partes del cuerpo

Los pernos del sensor DHT11 son:

1. GND a GND

2. VCC a 5V

3. S al pin 11 (en el Arduino)

Los pines del LCD son:

LCD # LCD PIN nombre Arduino patillas

1 VSS GND

2 VDD 5V

V0 3 potenciómetro centro Pin

4 RS 10

RW 5 GND

6 9

7,8,9,10 no conectado

11 DB4 Pin 5

12 DB5 Pin 4

13 DB6 Pin 3

14 DB7 Pin 2

15 luz de fondo LED + 5 v V

16 luz de fondo LED GND GND

El eje izquierdo del potenciómetro va a 5V y el derecho a la tierra
