Paso 2: Conecte las piezas
Ahora usted necesita conectar las partes, como su muestra en la fotografía. Sin embargo, cada módulo de la tarjeta SD es un poco diferente, cada LCD es diferente y cada RTC es diferente, es necesario comprobar que el fabricante de papeles para asegurarse que usted está conectando todos los cables de la manera correcta.
LCD:

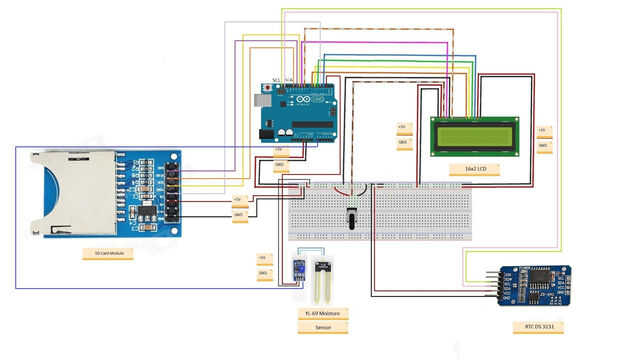

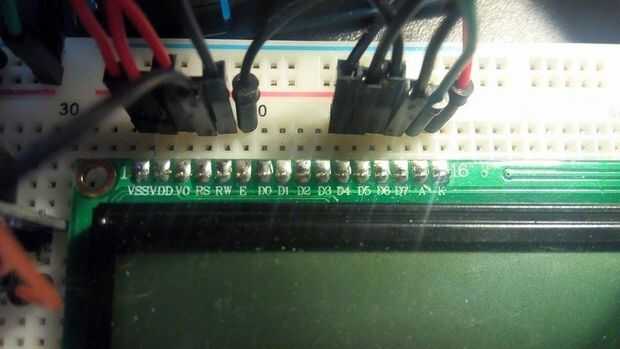

En mi sitiation, la forma correcta de conexión se muestra en el esquema y una foto (hay el nombre de salidas de pin).
La forma correcta de conexión en mi caso es:
(1) VSS <> – tierra, carril de tierra en el tablero de prototipo
(2) VDD <> – + carril 5V en el tablero de prototipo
(3) V0 <> – a la pata central del potenciómetro (salida regulada)
(4) RS <> – 10 pines en la placa Arduino
(5) RW <> – tierra, carril de tierra en el tablero de prototipo
(6) E <> – Pin 9 en la placa Arduino
(7) D0 <> – no conectado
(8) D1 <> – no conectado
(9) D2 <> – no conectado
(10) D3 <> – no conectado
(11) D4 <> – Pin 7 en placa Arduino
(12) D5 <> – Pin 6 en la placa Arduino
(13) D6 <> – Pin 5 en placa Arduino
(14) D7 <> – Pin 3 en la placa Arduino
(15) una <> – + riel de 5V en el tablero de prototipo
(16) K <> – tierra, carril de tierra en el tablero de prototipo
Registrador de tarjeta SD:

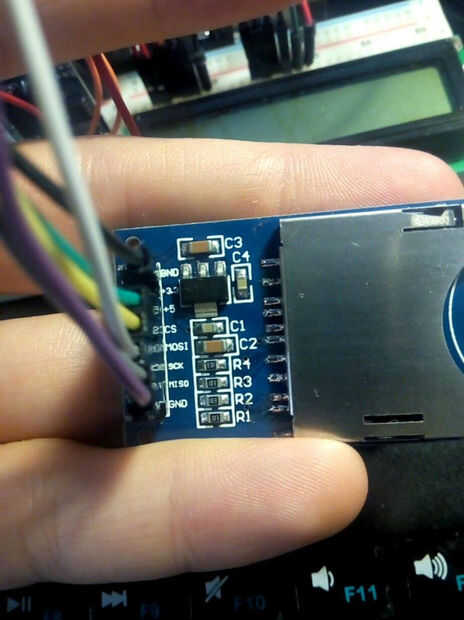

El esquema de conexión:
TIERRA <> – tierra, carril de tierra en el tablero de prototipo
+ 5V <> – + riel de 5V en el tablero de prototipo
CS <> – Pin 4 en la placa Arduino
MOSI <> – Pin 11 en placa Arduino
SCK <> – 13 Pin placa Arduino
MISO <> – Pin 12 en placa Arduino

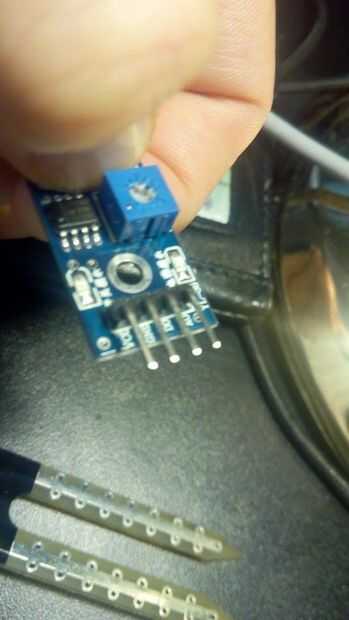

YL-69 Consejo:
Sólo vamos a usar 3 pines:
-VCC <> – Pin 2 en la placa Arduino
-GND <> – carril de tierra en la cadena de prototipo del tablero
-A0 <> – Pin analógico A0
No vamos a utilizar D0, es una salida digital, no hay ninguna necesidad para utilizar en este proyecto y... no la utilizaremos.
RTC DS 3231 + batería
La batería es necesario para mantener el tiempo cuando se desconecta la fuente de alimentación principal. Los pines que vamos a utilizar son:
-SCL <> – SCL (en la placa Arduino)
-SDA <> – SCA (en la placa Arduino)
-VCC <> – + riel de 5V en la cadena de prototipo del tablero
-TIERRA <> – tierra, carril de tierra en el tablero de prototipo
Potenciómetro de
Su uso para establecer el valor actual adecuado para ajustar la pantalla LCD. Si no hay mostrar letras en la pantalla LCD y está seguro de que deben, manipular el potenciómetro y aparecerá si su conectado correctamente.
