Paso 8: PCB | EXPERIMENTAL, NO TERMINADO TODAVÍA (NO FUNCIONARÍA!)
También he decidido que es necesario un PCB para conectar todo con uso mínimo de los cables. Decide así porque tengo un montón de PCB y sólo unos pocos cables. Y no tiene ningún sentido en comprar una placa nueva y los cables, cuando puedo hacer un PCB. Lamentablemente para mi, pero bueno para usted es que tengo solo lado PCB, así que tenemos que utilizar algunos cables conectado desde el fondo de mi PCB.

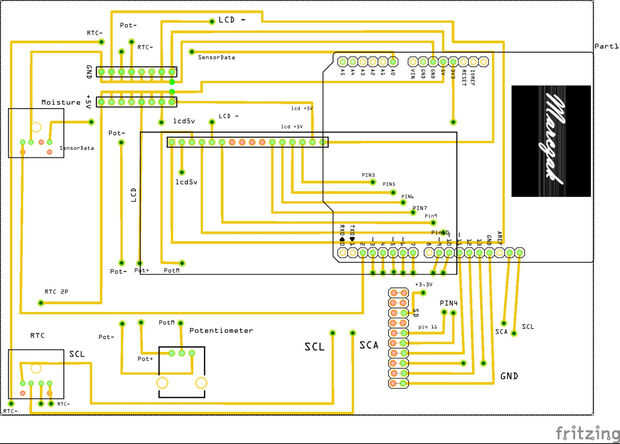

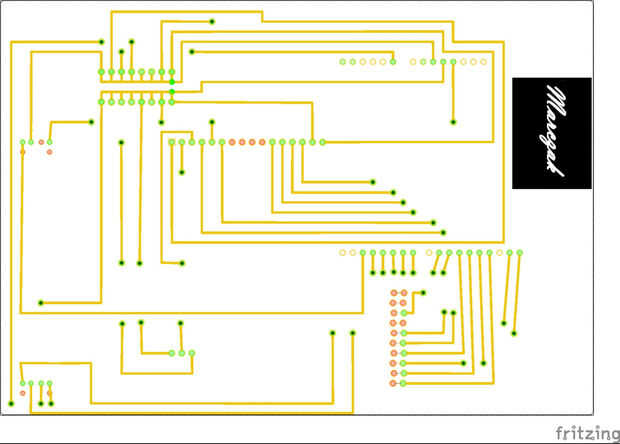

Estos son los proyectos de la PCB, como un, fzz (archivo de proyecto de Fritzing), exportar como PDF en PCB.rar en capas diferentes, una normal con y sin marcado conexiones (necesario debido que el PCB que tengo es sólo una cara) y un negro sobre blanco al imprimir que en
