Paso 2: Circuito utilizado:
1. Sensor de humedad de suelo DIY
2. con un promedio de circuito con Op-Amp (amplificadores operacionales cuádruple LM324)
3. bomba de agua interfaces con Arduino Uno
4. conexión hardware de pantalla LCD con Arduino Uno

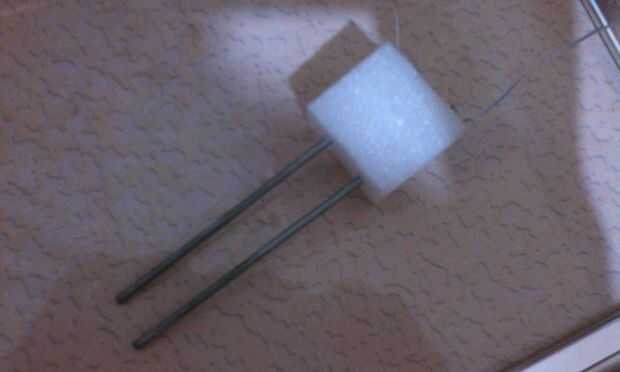

1. Sensor de humedad de suelo DIY
2 varillas de acero galvanizados (materiales conductores) se colocan 3 mm una de otra. Mayor humedad (cantidad de agua) en el suelo menor será la resistencia entre las 2 barras.

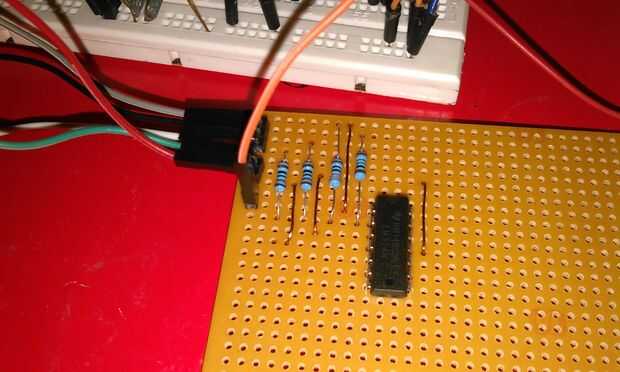

2. con un promedio de circuito con Op-Amp (amplificadores operacionales cuádruple LM324)
3 sensores se colocan en 1 op-amp y su salida es el promedio de las diferencias de potencial 3. Así 3 op-amps pueden acomodar hasta 9 sensores de humedad del suelo y el cuarto op-amp es el resultado de la media de los sensores de 9. Para nuestro mini proyecto hemos utilizado 2 LM324 para tomar la media de todos los sensores de humedad de 18 suelo.

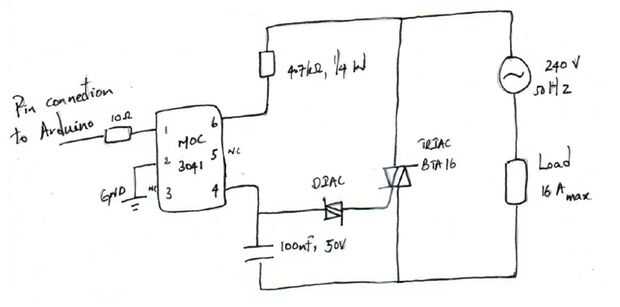

3. bomba de agua interfaces con Arduino Uno
Nuestra carga es nominal 240 V, 50Hz por lo que no puede ser directamente conectado a Arduino. El circuito anterior permite que la bomba a la interfaz con el Arduino. Un circuito interno de la MOC 3041 nos ayuda a entender el circuito anterior.
Cuando se enciende el LED interno del MOC 3041, desencadena un opto-triac adyacente. En este se vuelve activa que el gate del TRIAC BTA 16 así el circuito completo permite que la bomba de agua encender. TRIAC y DIAC son utilizados como estamos tratando con corriente alterna.

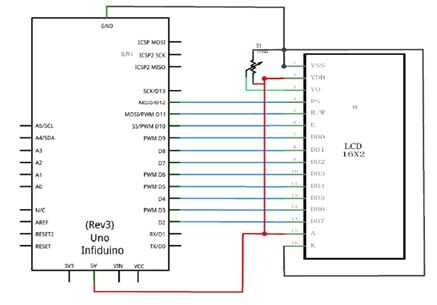

4. conexiones de hardware de pantalla LCD con Arduino Uno
