Paso 5: montaje

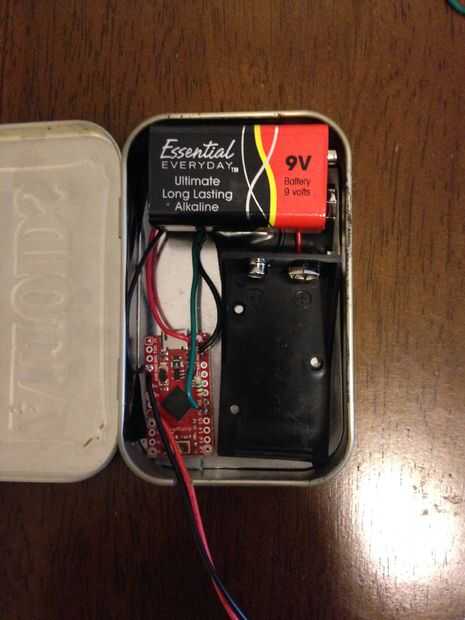

La parte superior es un poco confusa, que lo tomé para demostrar que cuando no esté en uso, puede todavía ocultar 9V dentro de la bandeja, de esta manera se mantiene una unidad compacta poco agradable. Normalmente cuando en uso la batería estaría en la parte inferior derecha.

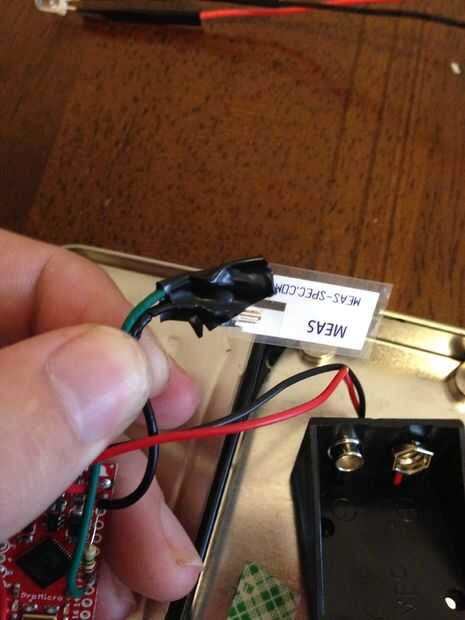

En este punto es más o menos un rompecabezas. Cortar el enchufe en el extremo del soporte de la batería de 9v y suelde el lado positivo (rojo) en el orificio crudo y el cable de tierra negro a GND (yo usé uno justo debajo del agujero RXI). También puse un 3M tira de comando debajo del soporte de la batería para evitar que se estancia lugar, pero todavía me permite tirar de ella cuando su instalación o extracción de la batería. Es casi imposible de instalar o quitar la batería cuando el titular esté dentro de la bandeja, para que no pegue en!
Había soldado el lado negativo del LED a tierra (al lado del agujero 2) y el lado positivo en el hoyo 5. Si elige un pin diferente para el LED, asegúrese de que ajustar la variable ledPin en el código. También corté una pequeña muesca en la parte inferior de la lata para permitir el LED cables de salida sin pellizcar la parte superior a ellas.
Una vez que se realiza la soldadura, puse una tira de cinta de espuma cara dos en la parte posterior de la Arduino y había montado dentro de la bandeja. Realmente creo que podría haber hecho un doble capa para espaciar un poco más.
También pegué un imán dentro de la bandeja, por debajo de la batería en la foto de arriba. Originalmente había en realidad coloqué dos dentro. Esperaba que los imanes sería bastante fuertes para sostener la unidad entera en el acero cuando dispararon, pero ese no era el caso. Fue el primer disparo que hice en el acero con el.308 a 100 yardas, y vi la unidad agujero operan de la espalda y en la berma. Así no sostenerse durante la filmación, pero permanecerá para arriba mientras que usted use ambas manos para rasgar alguna cinta para sujetarla en.
