Paso 5: Para soldar los cables a la cámara de
Clavos y el interruptor de la bola

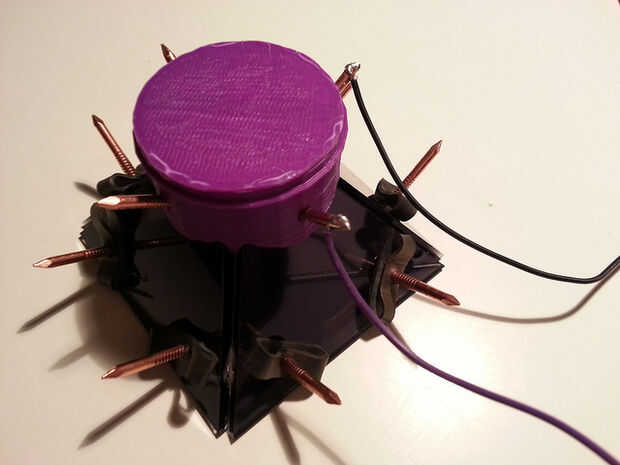

Para las uñas trabajar como un interruptor (junto con la bola) tenemos que conectar dos cables a cada vértice. Como hay cuatro clavos por vértice, cable adicional es necesario para conectar las dos uñas adyacentes (para evitar el rebote). Y porque la tierra es el mismo para todos los vértices, añadir más cable para conectar múltiples clavos a una tierra común.
Preparación de cables
En primer lugar, cortar 12 piezas corto (3 cm) y 4 más de largo unos (5 cm) fuera del cable de conexión.
Entonces vas a necesitar seis cables de jumper color (a - f) y dos cables adicionales de tierra (GND). Para permitir la soldadura de los clavos, corte el conector en un extremo.
Soldadura con un disipador de calor

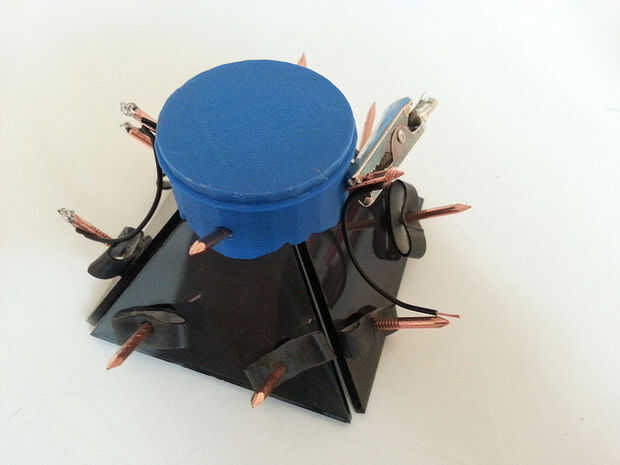

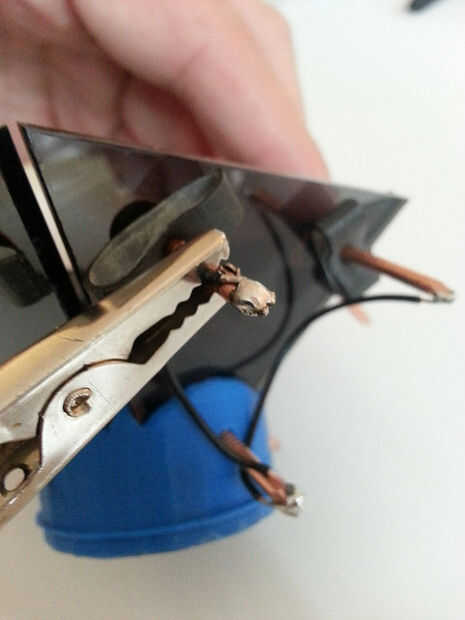

Conseguir algo que se puede utilizar como un disipador de calor para proteger el acrílico / PLA, por ejemplo, una pinza de cocodrilo. Debe colocarse entre la punta del soldador y el plástico.
Punta del clavo absorbe mucha más energía que un alambre fino, así que asegúrese de se calienta bien, de lo contrario la soldadura no se pegue. Y recuerde no tocar un clavo caliente en ambos lados, como la cabeza se calienta mucho, demasiado.

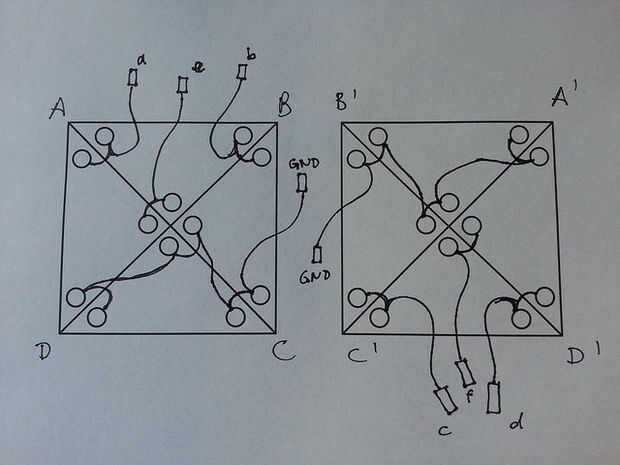

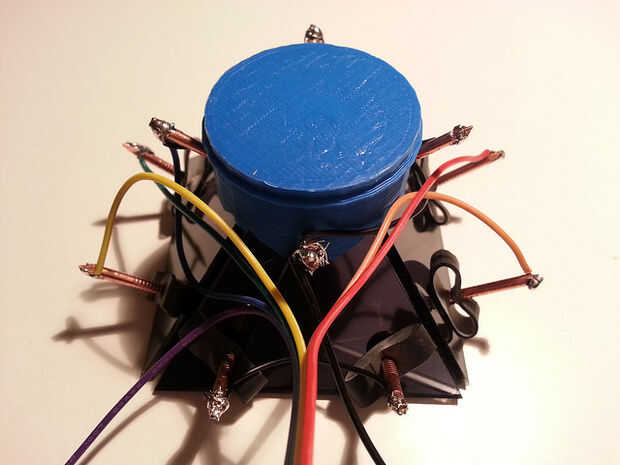

Soldar los cables como se muestra en el diagrama (otros cuadros pueden ser ligeramente diferentes). La perspectiva es una vista superior en las mitades de la cámara.
