Paso 2: Reunir los materiales

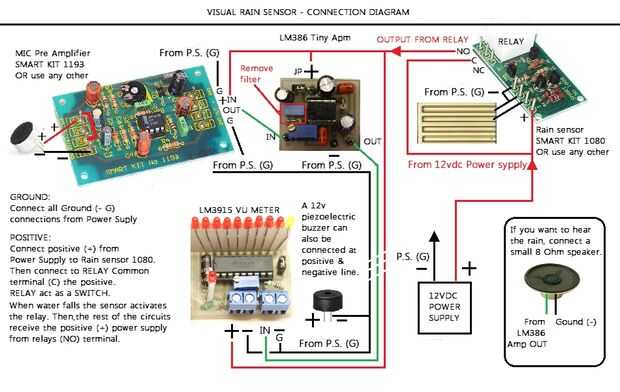

Puede utilizarse dos 2 conjunto de los anteriores.
Un cable de 3 hilos más tierra = 4 cables, longitud = desde el VU-metro para colocación de proyecto + 1 metro.
Un cable de 2 hilos para la alimentación de los circuitos. Longitud = de la fuente de alimentación de 12VDC a Ubicación del proyecto.
Un Sensor de lluvia como el utiliza. SMART KIT 1080
http://www.quasarelectronics.com/Smart-kit/1080-Liquid-Level-Sensor-or-Rain-Alarm.htm
http://www.SmartKit.gr/Electronic-Kit/Automation/Liquid-Level-Sensor-Rain-Alarm-m.html
Una caja impermeable de plástico para el de arriba.
Un conector de tornillo eléctrico alambre de 8. Una caja impermeable de plástico para las conexiones.
Un micrófono Pre-amplificador capaz de conducir un micrófono electret. SMART KIT 1193
http://www.quasarelectronics.com/Smart-kit/1193-Super-microphone-preamplifier.htm
http://www.SmartKit.gr/Electronic-kit/preamps-mixers/Microphone-pre-Amplifier.html
El pequeño amplificador LM386 (véase mi instructable) o cualquier energía baja menos de 1 vatio.
Medidor de VU LM3915.
Un cuadro para el de arriba
Fuente de alimentación estabilizada, 12VDC / 500mA. Adquirir o construir el circuito de este instructable.
Tazón de acero inoxidable fino con diámetro de 16cm – 20cm.
Pieza de madera, espesor de 1 cm x diámetro de tazón.
Alguna prueba de agua madera barniz protector para el de arriba.
Moll TESA - auto goma adhesiva para windows, no más de 50cm.
Instantánea del pegamento, se usa para pegar el sensor PCB en la parte superior de la caja del sensor de lluvia.
Cerca de 15 tornillos de acero inoxidable de 4mm de diámetro x 20 mm de largo, tuercas y arandelas.
Aluminio, acero inoxidable o madera barra de unos 50cm de largo. Una base de soporte para sostener la varilla dependiendo de donde vas a colocarlo.
