Sensor de lluvia visual (3 / 6 paso)

Paso 3: construcción

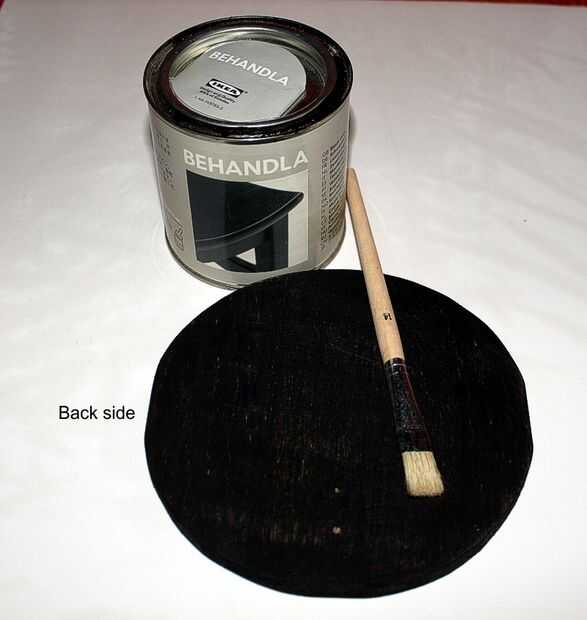

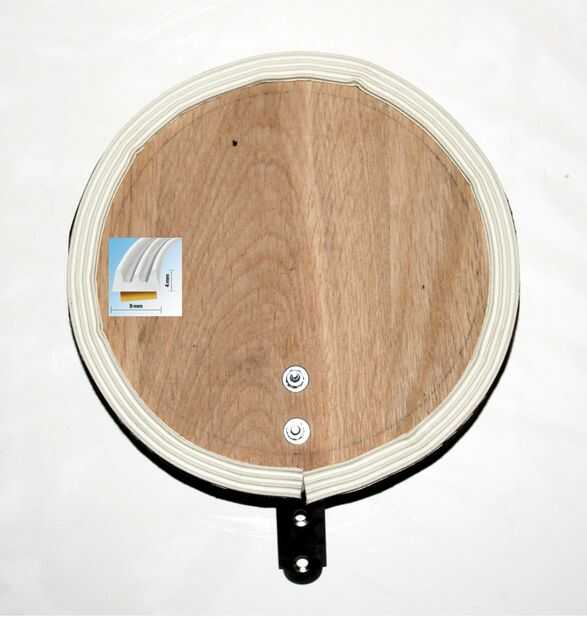

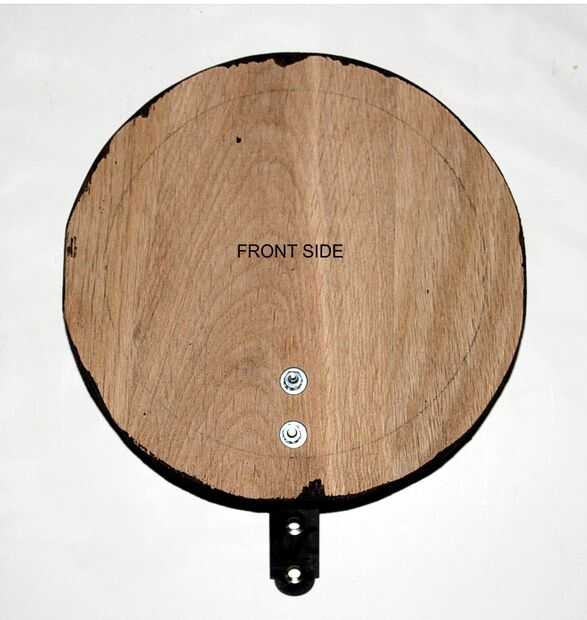

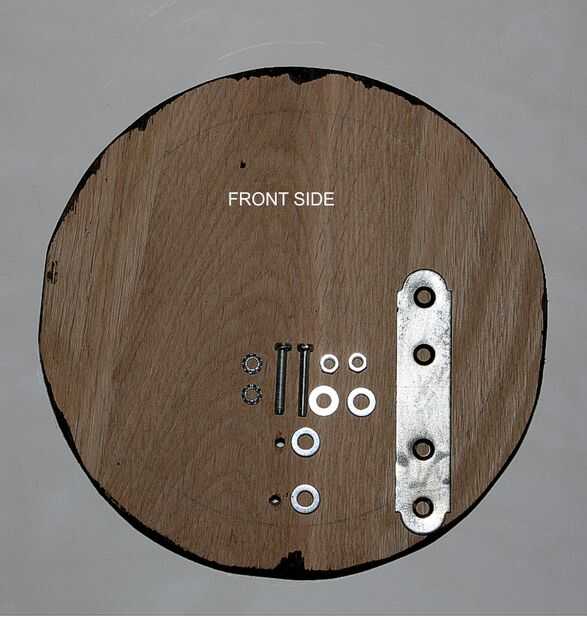

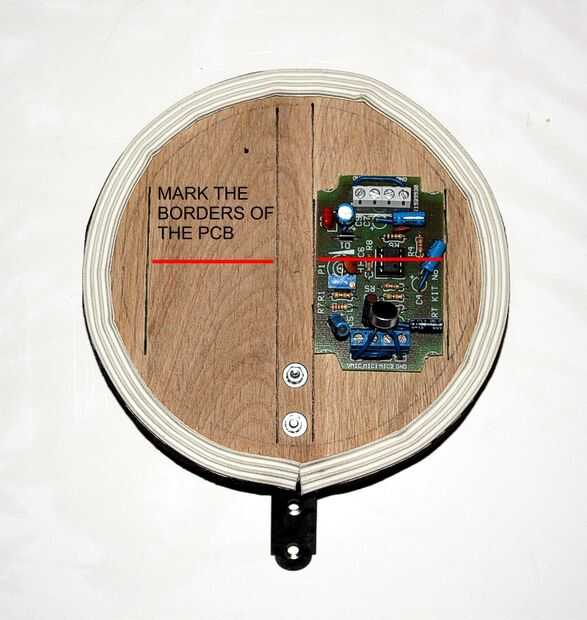

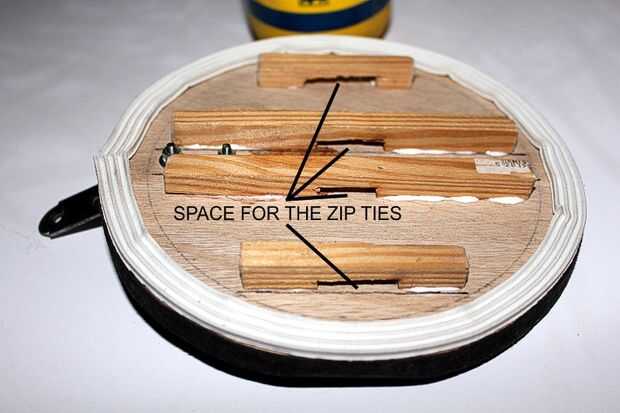

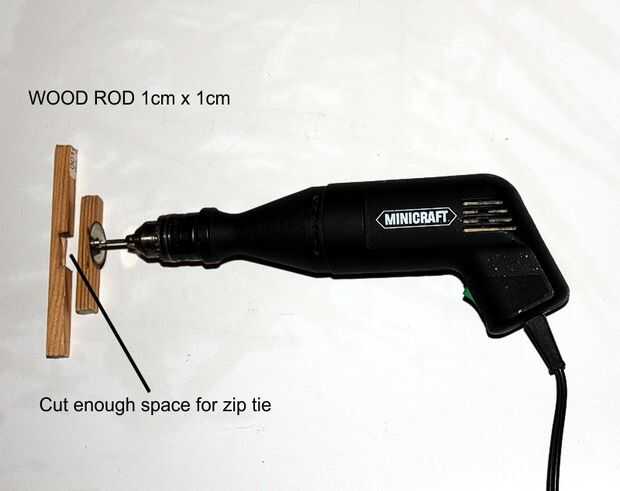

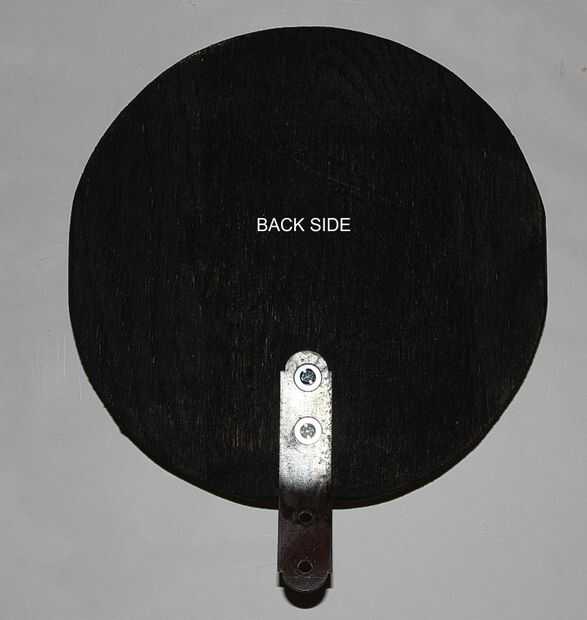

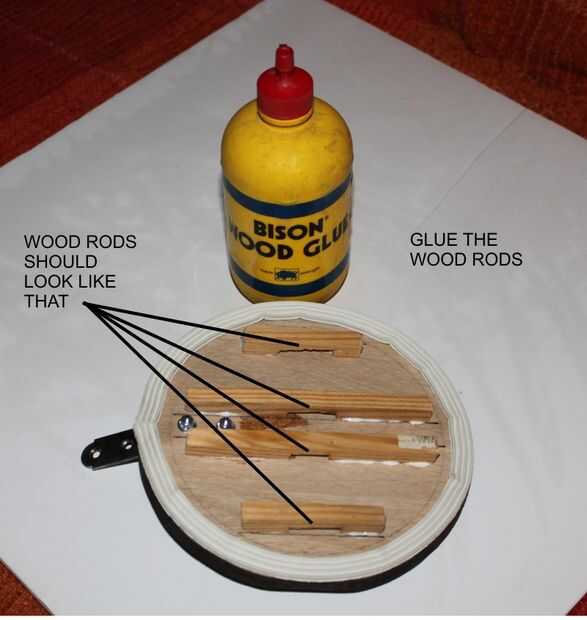

He incluido fotos paso a paso para la construcción hacer más fácil para todos seguir.

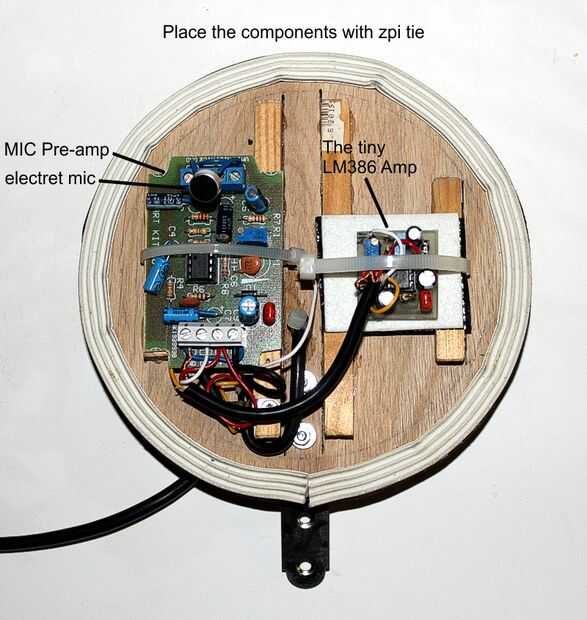

Este instructable es 1 un conjunto de preamplificador + amplificador + medidor de VU.

Dos conjuntos pueden ser construidos para hacer lo siguiente

Para el primer set, preamplificador de micrófono se puede ajustar en la sensibilidad máxima. De esa manera el MIC puede recoger las gotas de lluvia incluso cuando llovizna. Para el segundo set, preamplificador de micrófono se puede ajustar para ser un poco "sordos", así que responda sólo a las gotas de lluvia. Con este truco podemos tener mejores resultados.

La clave para mejor ajuste es el trimmer de multi-vueltas (POT) en el amplificador LM386 y el LM3915 VU-metro.
