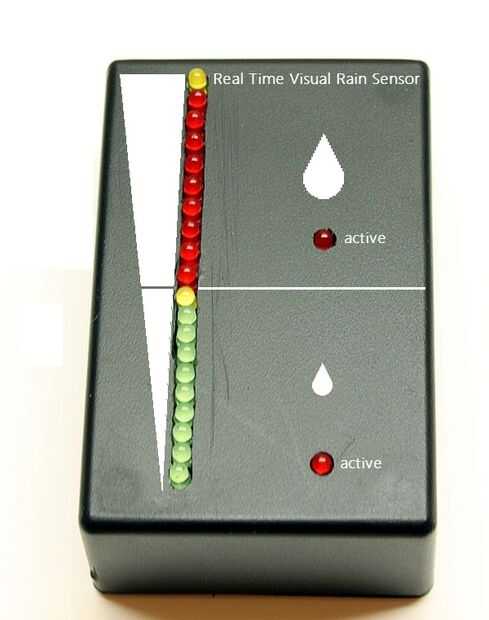

Sensor de lluvia visual (4 / 6 paso)

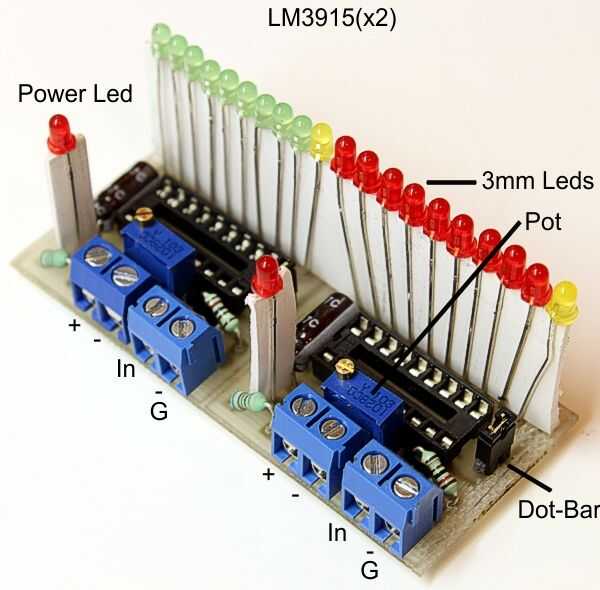

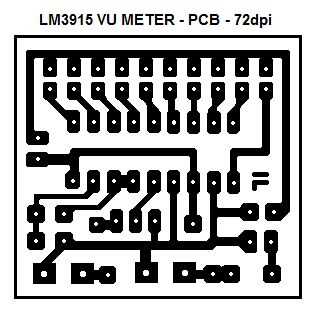

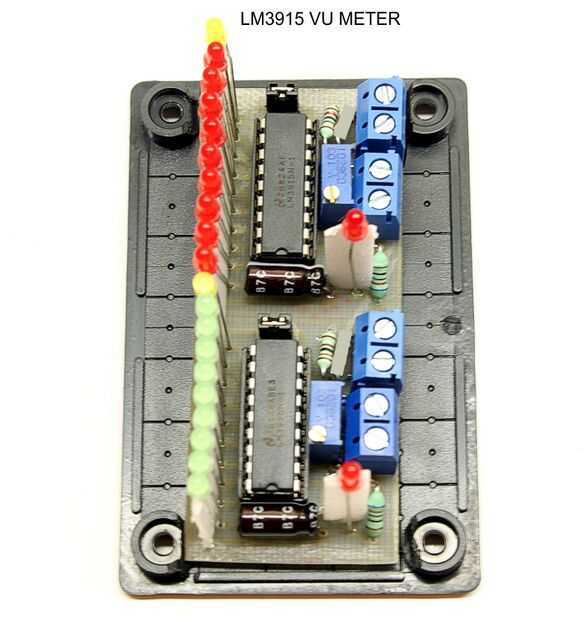

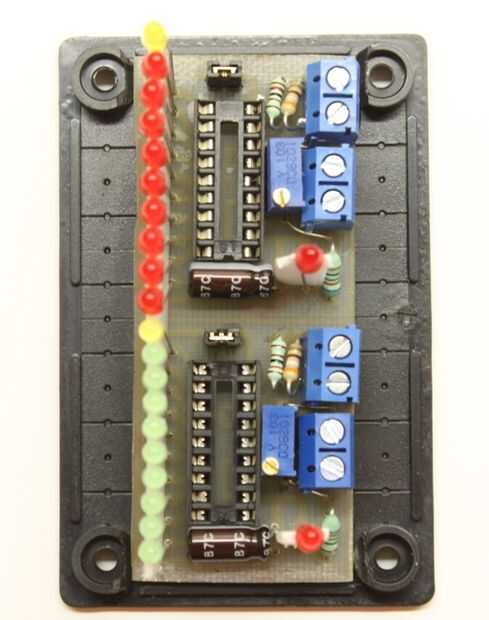

Paso 4: LM3915 VU meter

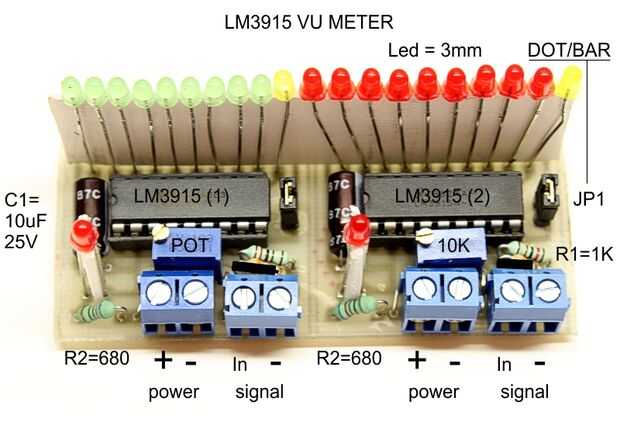

LISTA DE PIEZAS

R1 = 1 KOhm

R2 = 680 Ohm

P1 = 10 K vertical multivuelta condensador de ajuste (olla)

C1 = 10uF / 25V condensador electrolítico

U1 = LM3915 + estuche de 18 pines

D1-11 = 3 mm Led de cualquier color

Conectores = Conector de rosca PCB de 2 pines (x2)

JP1 = 2 pin PCB puente (masculino, femenino) pitch: 2,54 mm (= 0,1")

Repuesto cable de resistores usados

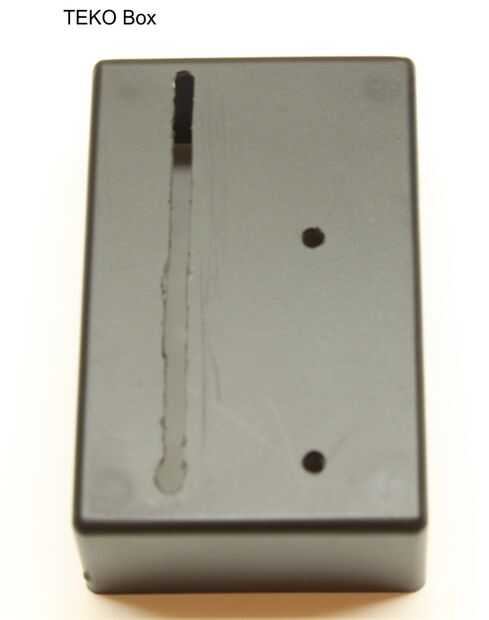

Una caja de plástico para colocar todo dentro de
