Sensor de lluvia visual (6 / 6 paso)

Paso 6: Ensamble FINAL y conexiones

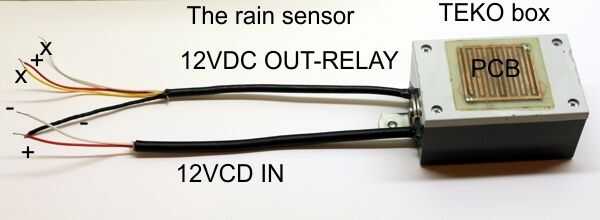

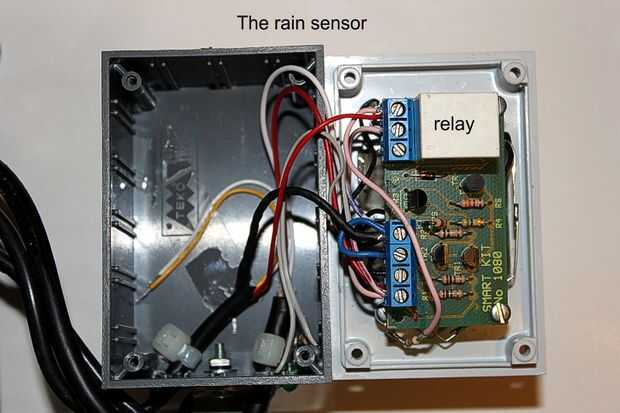

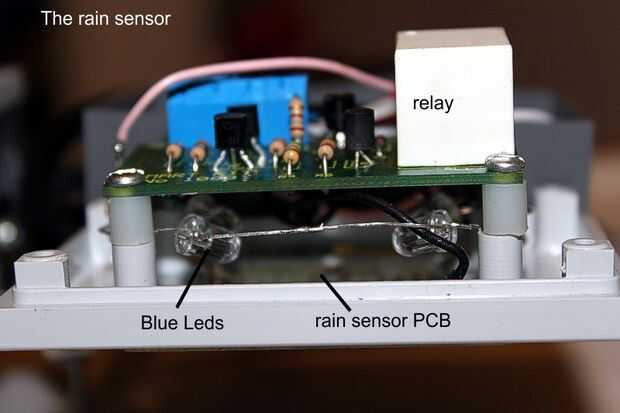

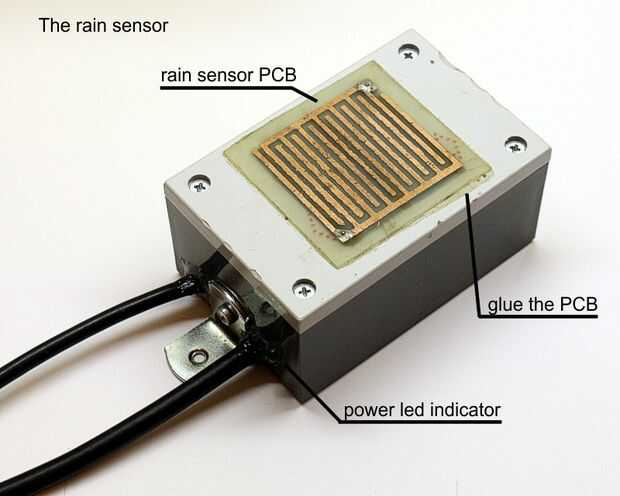

La placa de sensor de lluvia y el circuito del sensor de lluvia va a una caja plástica resistente al agua.

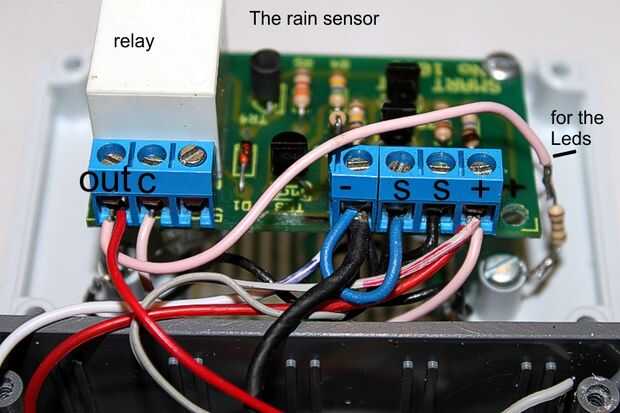

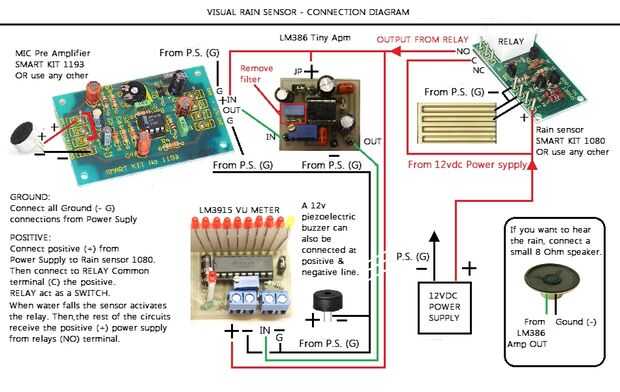

Recoger todos los cables a una caja resistente al agua y hacer las conexiones apropiadas utilizando el conector de tornillo eléctrico de alambre de 8 siguiendo el esquema de conexiones.

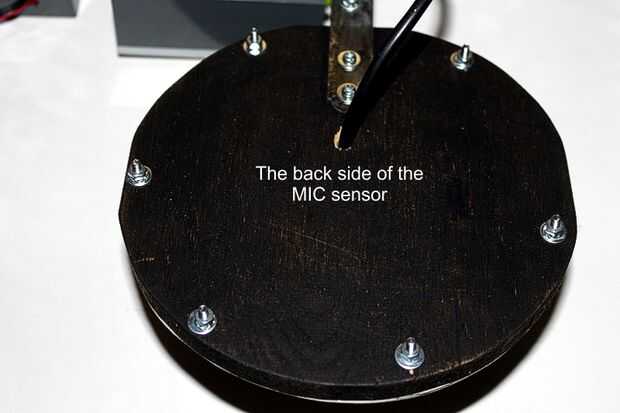

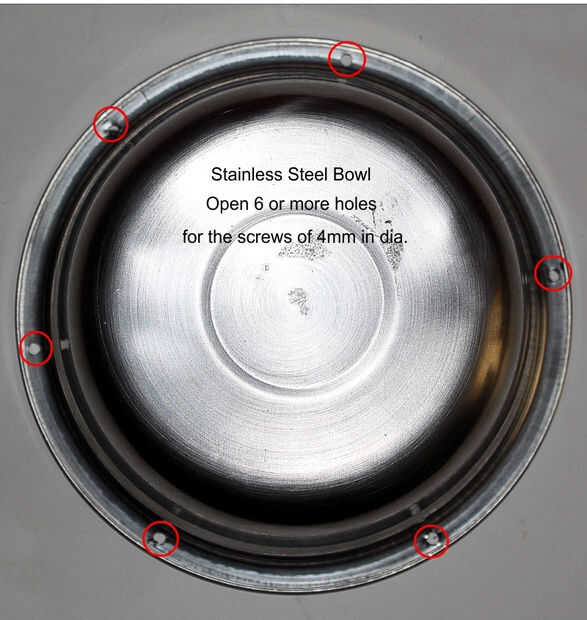

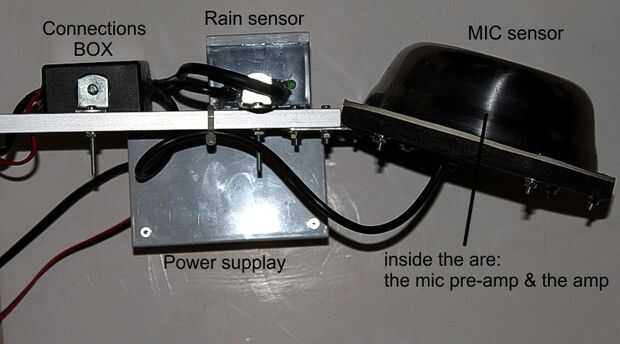

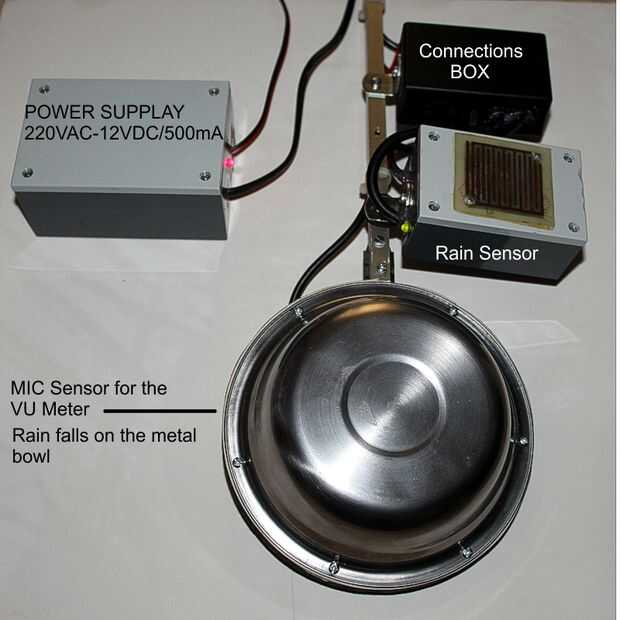

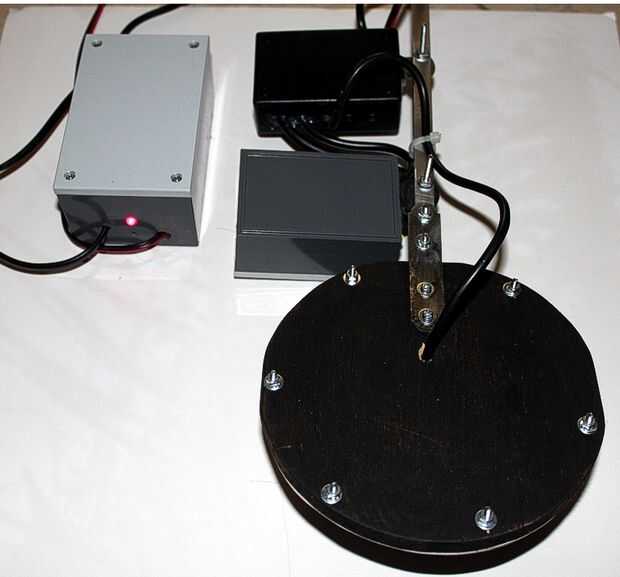

Esquinas de metal pequeña, enrosque a la varilla de la caja de sensor de lluvia, la caja de conexiones y la construcción del tazón de fuente.
Ahora siempre se sabía cuándo y cómo llueve tanto...
¡Que te diviertas!
