Paso 2: Electrónica

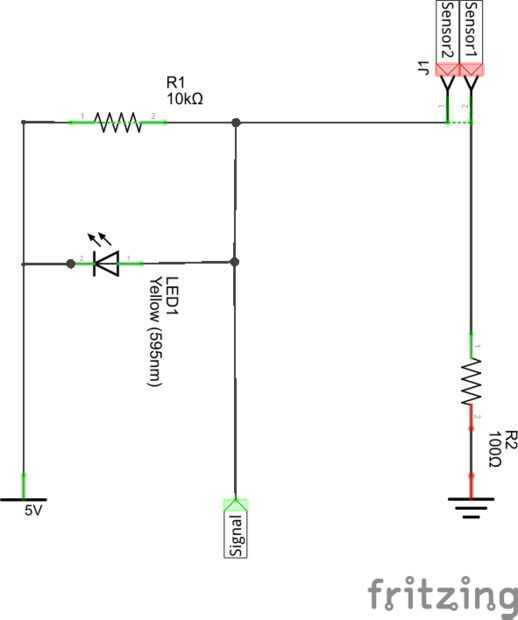

Soy nada bueno con la electrónica (y soldadura). Pero después de algunos tanteos, me encontré con este esquema. Se sueldan los dos cables desde el sensor en un tablero pequeño. Un cable será la señal que va a la ADC Arduino. Se mantiene en 5V por un tirón de 10Kohms a resistencia. El segundo hilo está conectado a la tierra a través de un resistor de 100 Ohm (ver esquema). Cuando húmeda o agua conectado los dos peines las diferencias se convierten en una resistencia y tenemos un divisor de tensión. Dijo húmedo o agua porque el sensor no actúan como un interruptor pero abra algo como un resistor variable de circuito resistencia al cerrar circuito dependiendo de la cantidad de agua (gotas, niebla, gotas grandes). Si no pongo el 100Ohms sino una conexión directa a tierra, veo 5V en el ADC cuando el sensor se acorta.

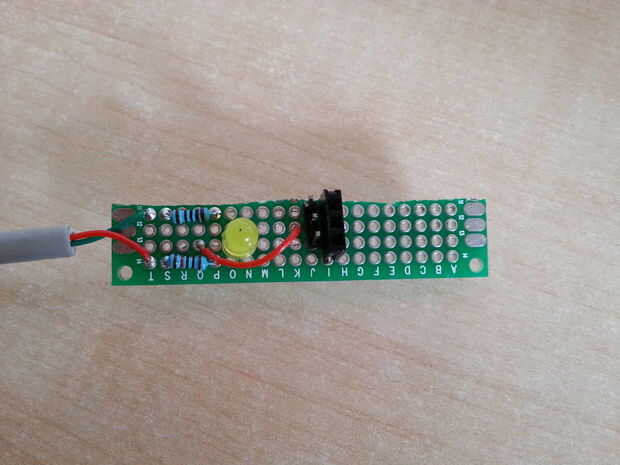

Puedes ver los dos 3 pins conectores. Están conectados al mismo. Es más conveniente cuando utilice cables de puenteo a elegir entre una conexión macho o hembra. Deseo que lo haría para todos prealambrado sensores: uno configura todo con un escudo y cuando vienen a rehacer el cableado final sin uno tiene que cambiar todos los cables.
