Sensor de LoRa de Arduino con Radio InAir9B (1 / 2 paso)

Paso 1: Módulo de cableado

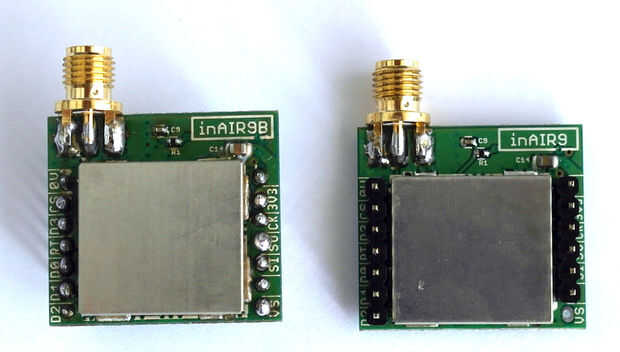

Algunos de mi inAir9B estaba con los módulos soldados las piernas (en la imagen) y algunas me soldó por mí mismo (a la izquierda en la fotografía). Presoldered los módulos tienen las piernas por encima de las etiquetas que no es conveniente desde mi punto de vista porque si utilizas protoboard no puede ver lo que está escrito en él. Así que mis módulos soldado con las piernas hacia abajo. Pero a usted lo elija.

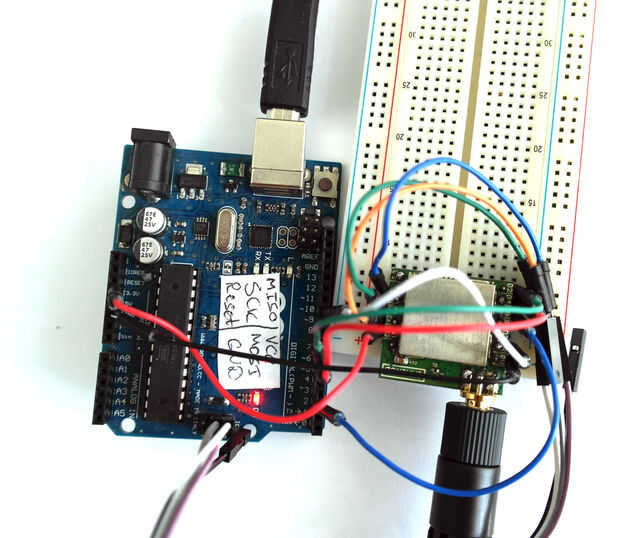

Conectar inAir9B a Arduino como sigue:

inAir9B - Arduino

D0 - 2

D1 - 5

D2 - 6

CS - 10

0V - GND

3C3 - 3.3V

SI - MOSI (en cabecera ICSP)

SO - MISO (en cabecera ICSP)

CK - SCK (en cabecera ICSP)

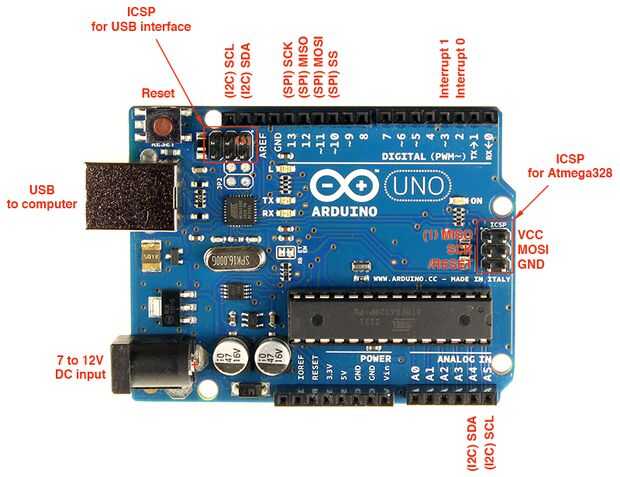

Para pernos de cabecera ICSP ver foto
