Sensor de luz: Enseñar fotorreceptores (1 / 5 paso)

Paso 1: diseño

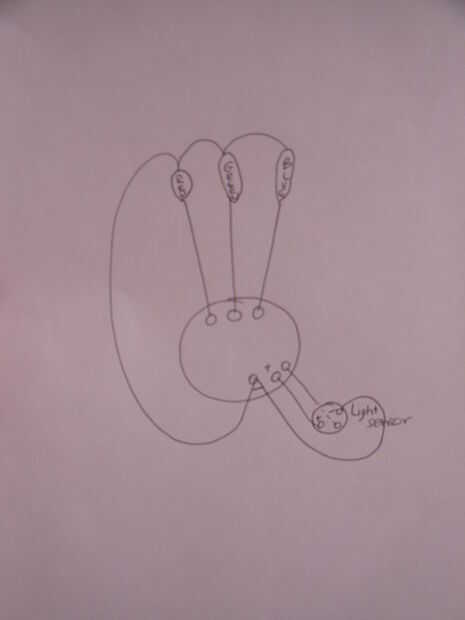

Este sensor se puede presentar en cualquier forma que usted elija.  Mientras las piezas están conectadas correctamente, no importa el diseño.  La primera cosa a hacer es diseño todas las piezas (los 3 LEDs, LilyPad Simple Protoboard de Snap y el sensor de luz) de la manera que usted quería arreglados.  La foto de arriba es un esquema sencillo de este proyecto.

Unas cuantas cosas para recordar que son elegir cómo desea que su sensor para ver:
-ninguno de los puntos de sutura pueden cruzar
-todos los lados positivos de los LEDs necesitan estar conectado a un pin en el sencillo de LilyPad Snap (elegí A4, A3 y A2)
-todos los negativos de los LEDs necesitan conectar a la patilla negativa en la captura Simple de LilyPad
-el pin positivo en el sensor de luz necesita para conectarse a la patilla positiva en la captura Simple de LilyPad
-el pin negativo en el sensor de luz necesita para conectarse a la patilla negativa en la captura Simple de LilyPad
-la clavija de S en el sensor de luz necesita ser atado a un número pin (yo escogí 5)

Una vez que tenga un diseño decidido, es hora de empezar a coser.
